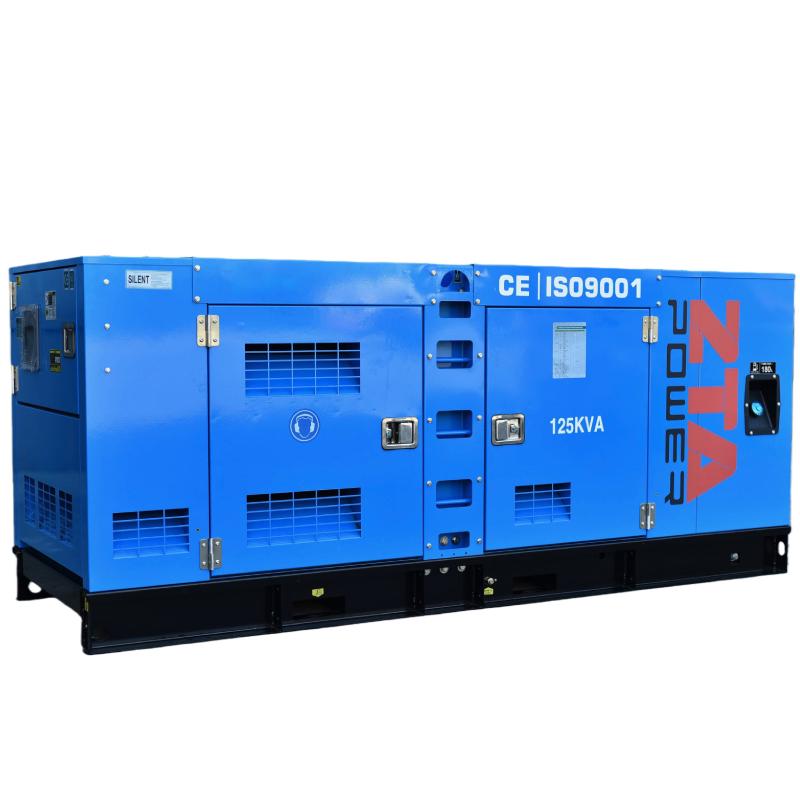

مجموعة مولدات ديزل من شركة Cummins Power بقدرة 100 كيلوواط و125 كيلو فولت أمبير 6BTA5.9-G2

مجموعة مولدات ديزل من شركة Cummins Power بقدرة 100 كيلوواط و125 كيلو فولت أمبير 6BTA5.9-G2

تتميز مجموعة مولدات الديزل الموثوقة هذه بمحرك Cummins 6BTA5.9-G2 التوربيني والمبرد، والذي يوفر طاقة موثوقة بقدرة 100 كيلوواط (احتياطية) / 125 كيلو فولت أمبير بتردد 50 هرتز، وجهد 400 فولت، وثلاثي الأطوار. وهي مزودة بمولد تيار متردد عالي الكفاءة ولوحة تحكم Deepsea/ComAp، مما يجعلها مثالية لتطبيقات الطاقة الاحتياطية أو الأساسية في البيئات التجارية والصناعية والنائية. صُممت هذه المجموعة لتدوم طويلاً، وتتميز بكفاءة استهلاك الوقود، وسهولة الصيانة، وهي جاهزة للاستخدام الفوري.

مواصفات مجموعة المولدات

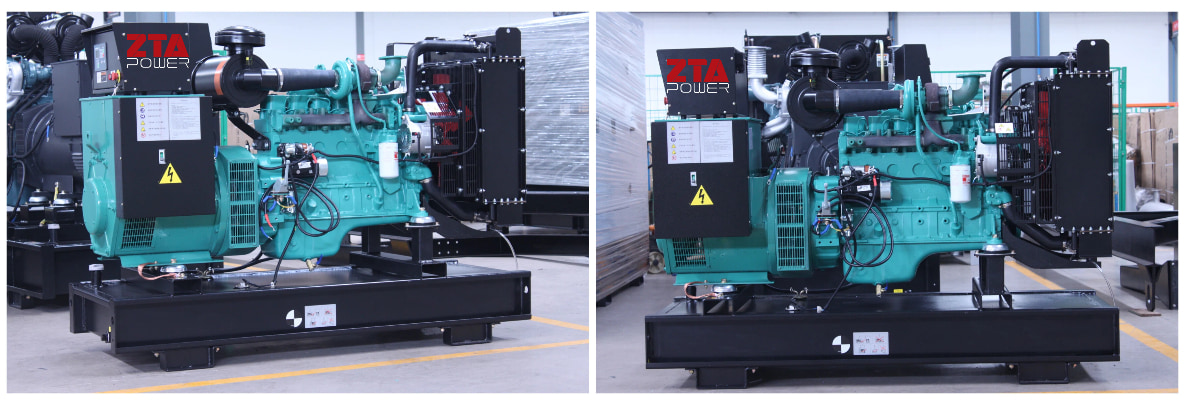

بيانات محرك الديزل Cummins 6BTA5.9-G2

يُعدّ محرك Cummins 6BTA5.9-G2 محرك ديزل موثوقًا به، مزودًا بشاحن توربيني ومبرد لاحق (T/A)، وهو محرك سداسي الأسطوانات متتالي، مصمم للتطبيقات الصناعية وتوليد الطاقة. وباعتباره جزءًا من منصة سلسلة B الشهيرة من Cummins، فإنه يوفر أداءً قويًا وكفاءة عالية في استهلاك الوقود وعمرًا تشغيليًا طويلًا في التشغيل المستمر أو الاحتياطي.

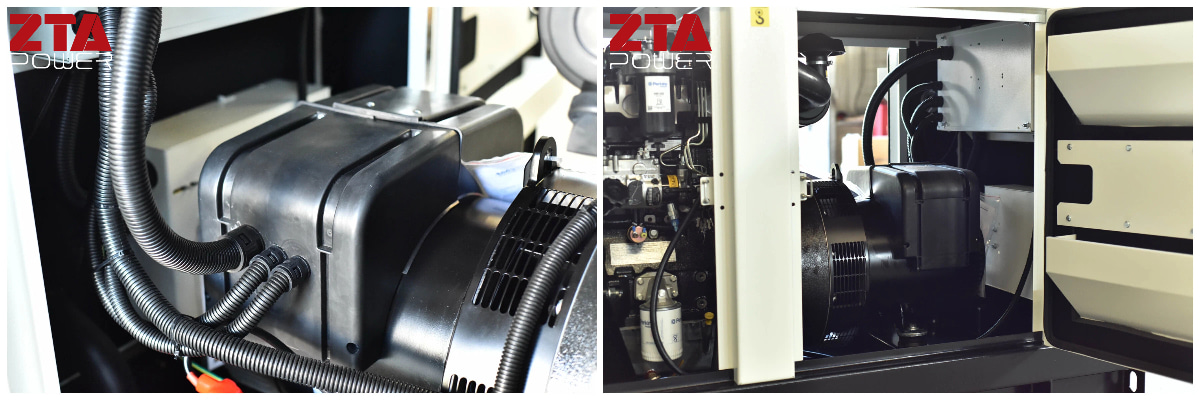

مواصفات مولد التيار المتردد عديم الفرش من ستامفورد

يُعدّ مولد التيار المتردد UCI274ES من ستامفورد مولدًا عالي الأداء، عديم الفرش، ذاتي الإثارة، مصممًا لتوليد طاقة موثوقة في التطبيقات الصناعية والتجارية، سواءً كانت احتياطية أو أساسية. بفضل بنيته المتينة وتصميمه الكهرومغناطيسي المتقدم، يوفر هذا المولد جهدًا ثابتًا حتى في ظل ظروف الأحمال الصعبة.

متوافق مع المعايير الدولية

تُصنّع المولدات باستخدام إجراءات إنتاج تخضع لمستوى ضمان الجودة وفقًا للمعيار BS EN ISO 9001. قد لا يتم الحفاظ على تنظيم الجهد المذكور في وجود بعض الإشارات اللاسلكية المرسلة. أي تغيير في الأداء يقع ضمن حدود المعيار "ب" من المعيار EN61000-6-2:2001. لا يتجاوز تنظيم الجهد في حالة الاستقرار 2% في أي وقت.

نموذج مولد ستامفورد	UCI274ES
فئة العزل	ح
درجة متعرجة	2/3 (wdg 6)
عدد الأسلاك	12
حماية	IP23
ارتفاع	≤ 1000 متر
نظام الإثارة	ناور
نوع AVR	MX321
تنظيم الجهد (*)	± 0.5%
التشوه التوافقي الكلي (THD) (**) في حالة عدم التحميل	أقل من 2%
التشوه التوافقي الكلي (THD) (**) على الحمل الخطي:	أقل من 4%
شكل الموجة: NEMA = TIF (**)	أقل من 50
التشوه التوافقي الكلي (**) في الحمل الخطي	أقل من 5% وفقًا لمؤشر CEI
شكل الموجة NEMA = TIF (**)	أقل من 50
شكل الموجة IEC = THF (**)	أقل من 2%
خياري	- فلاتر مدخل الهواء: تخفيض القدرة بنسبة 5% - فلاتر على مدخل ومخرج الهواء (IP 44): تخفيض الأداء بنسبة 10% - حماية من التلف الناتج عن الظروف البيئية القاسية والرطوبة النسبية التي تزيد عن 95% - سخانات الفضاء - الحماية الحرارية لملفات الجزء الثابت - صندوق طرفي فولاذي

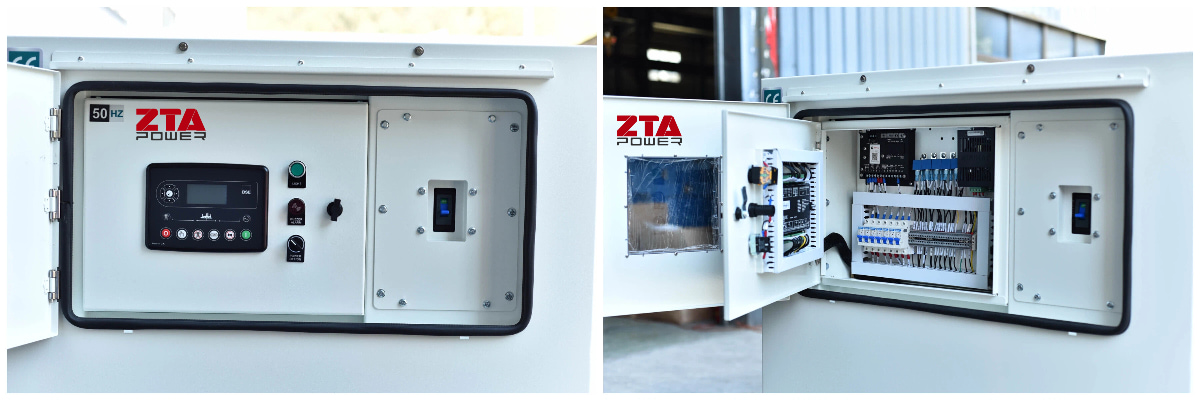

لوحة تحكم متقدمة

إن قائمة المعدات والوظائف المذكورة أدناه ليست شاملة.

يجب توفير المعدات بحالة تشغيلية جيدة ومناسبة للوظيفة التي صُممت من أجلها؛ ويجب أن تسمح بما يلي:

- بدء التشغيل التلقائي،

- التشغيل اليدوي،

- وضع الاختبار،

- توقف كامل في حالة التدخل في موقع التصوير،

- مراقبة وظائف السلامة والتحكم بها:

- نظام إشارات ضوئية وصوتية للأعطال، مع ذاكرة ضوئية لتسجيل حالات عدم التشغيل، وانخفاض ضغط الزيت، ونقص التزييت المسبق، وارتفاع درجة حرارة الماء، وارتفاع درجة حرارة الزيت، وزيادة السرعة. يجب الإبلاغ عن فشل التشغيل في المحاولة الأولى لإجراء الفحص اللازم.

- ضبط إشارات التشغيل: خرج المولد، قاطع الدائرة المغلق عادةً، قاطع الدائرة المغلق في حالات الطوارئ، وجود جهد التيار الكهربائي، زيادة حمل المولد، نقص الوقود،

- حماية المولد: إيقاف المحرك تلقائيًا،

- إرسال إشارات عن بعد بواسطة نقاط تلامس جافة من أي قطبية.

- ضبط على التشغيل التلقائي،

- ضبط على التشغيل اليدوي،

- تم تحديد الخطأ،

- تم إخراجها من الخدمة:

	أعماق البحار 6120	ديب سي 7320
لغة العرض	18	18
يمكن تخزين اللغات في الوحدة النمطية	2	7
منفذ RS232	- (غير متوفر)	√
منفذ RS485	■*(*يشير إلى ضرورة إضافة وحدة الاتصال DSE857.)	√
منفذ إيثرنت	■**(**يشير إلى ضرورة إضافة وحدة الاتصال DSE855.)	■**(**يشير إلى ضرورة إضافة وحدة الاتصال DSE855.)
حماية من قصر الدائرة	√	√
حماية تسلسل الطور السلبي	√	√
حماية من أعطال التأريض	- (غير متوفر)	√

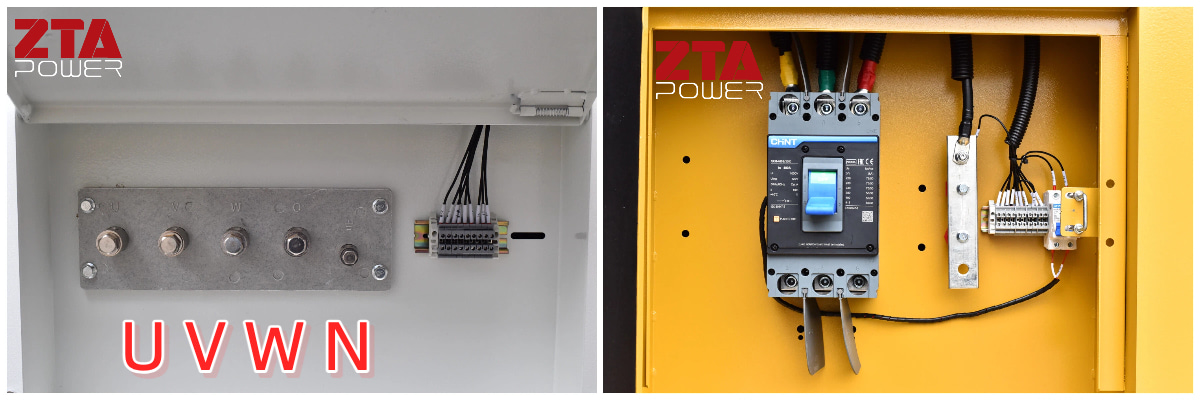

مواصفات قاطع الدائرة

الشركة المصنعة	ديليكسي/شينت
سعة	250 أمبير
القطب	3P

مواصفات بطارية التشغيل

نطاق التوريد القياسي

نطاق الإمداد الاختياري

التعليمات:

ما هي متطلبات الصيانة لمجموعة مولدات كهربائية بقدرة 125 كيلو فولت أمبير؟

✅ يومياً / قبل كل استخدام (يقوم المشغل بالفحص)

• افحص مستوى زيت المحرك - أضف الزيت إذا لزم الأمر.
• افحص مستوى سائل التبريد (إذا لم يكن نظام تبريد مغلق مع خزان تمدد).
• تحقق من مستوى الوقود وتأكد من عدم وجود تسريبات أو تلوث بالماء.
• تأكد من أن جهد البطارية ≥ 24 فولت (للأنظمة 24 فولت)؛ نظف الأطراف إذا كانت متآكلة.
• تأكد من عدم وجود أي إنذارات خطأ على لوحة التحكم (على سبيل المثال، Deepsea 6120/DSE7320).

كل 250 ساعة تشغيل (أو كل 6 أشهر) – أيهما يأتي أولاً)

قم بتغيير زيت المحرك وفلتر الزيت.

استبدل فلاتر الوقود (الرئيسية والثانوية)

افحص/استبدل فلتر الهواء (نظفه أو استبدله إذا كان مسدودًا)

افحص أحزمة القيادة للتأكد من شدها وتآكلها

افحص نظام العادم بحثًا عن أي تسريبات أو تراكم للسخام

اختبر مفتاح التحويل التلقائي (ATS) إذا كان مثبتًا

قم بتشغيله تحت الحمل لمدة 30 دقيقة على الأقل – 60 دقيقة (مهم للغاية بالنسبة للوحدات الاحتياطية)

كل 500 ساعة تشغيل (أو سنوياً)

استبدل سائل التبريد (إذا كنت تستخدم سائل تبريد تقليدي؛ قد يدوم سائل التبريد طويل الأمد لمدة عامين). – 3 سنوات)

افحص الشاحن التوربيني (للكشف عن تسربات الزيت أو وجود فراغ في المحامل)

تحقق من خلوص الصمامات (في المحركات الميكانيكية مثل 6BTA5.9-G2)

افحص المولد الكهربائي:

قم بتنظيف الغبار من الملفات (استخدم هواءً جافًا منخفض الضغط)

تحقق من إحكام أطراف التوصيل

قم بإجراء اختبار مقاومة العزل (اختبار الميجر > 5 ميجا أوم) Ω )

افحص البطارية: اختبرها تحت الحمل ونظف أطرافها؛ استبدلها كل سنتين – 3 سنوات

افحص مسامير التثبيت ووسادات منع الاهتزاز.

كل 1000 – 2000 ساعة (أو كل 2 – 3 سنوات)

قم بتنظيف وإعادة ملء نظام التبريد

فحص/استبدال الخراطيم والمشابك

اختبار وظائف منظم الجهد التلقائي (AVR)

افحص مجموعة الأسلاك بحثًا عن أي احتكاك أو تلف ناتج عن الحرارة

قم بإجراء اختبار الحمل الكامل (لمنع تراكم الرطوبة في محركات الديزل)

أفضل الممارسات الأساسية

يتجنب " بدون حمولة " التشغيل: يجب أن تعمل محركات الديزل لمدة 30 دقيقة على الأقل – قم بتحميل 50% بشكل دوري لمنع تراكم الوقود غير المحترق في العادم.

استخدم قطع غيار أصلية أو معتمدة من الشركة المصنعة الأصلية: خاصة بالنسبة للفلاتر والزيت وسائل التبريد.

احتفظ بسجلات الخدمة: سجل ساعات العمل، وتغييرات الزيت، والإصلاحات، ونتائج الاختبارات.

بالنسبة للمولدات الاحتياطية: تشغيلها أسبوعياً/شهرياً تحت الحمل — حتى لو كانت الطاقة الكهربائية مستقرة.

المواد الاستهلاكية النموذجية لمجموعة 125 كيلو فولت أمبير (مثال Cummins 6BTA5.9-G2)

اتباع خطة الصيانة هذه سيزيد من الموثوقية وكفاءة استهلاك الوقود وعمر الخدمة (عادةً 15000). – أكثر من 25000 ساعة للمجموعات التي تتم صيانتها جيداً).
