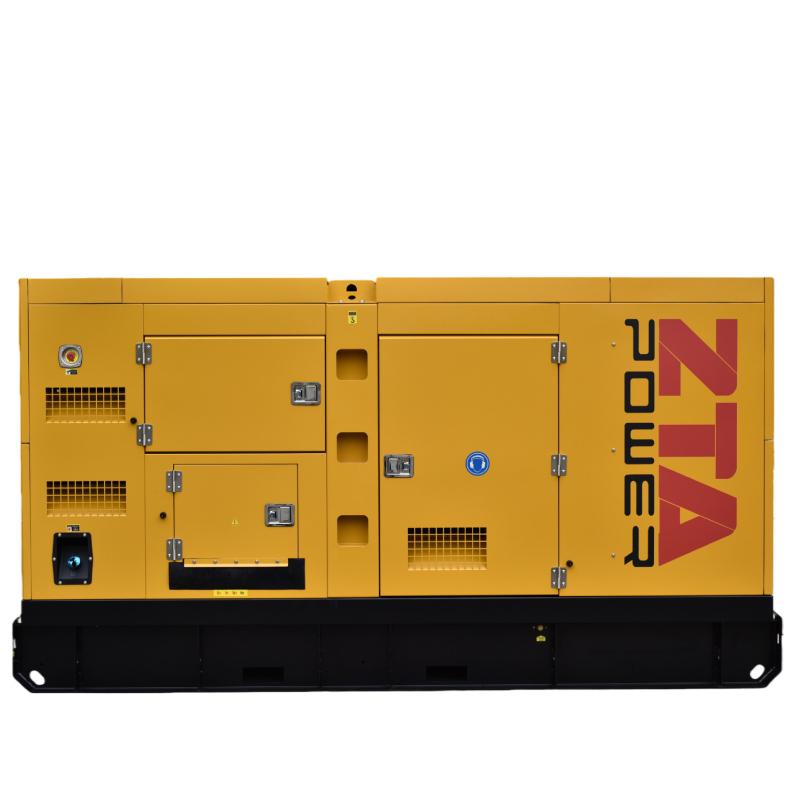

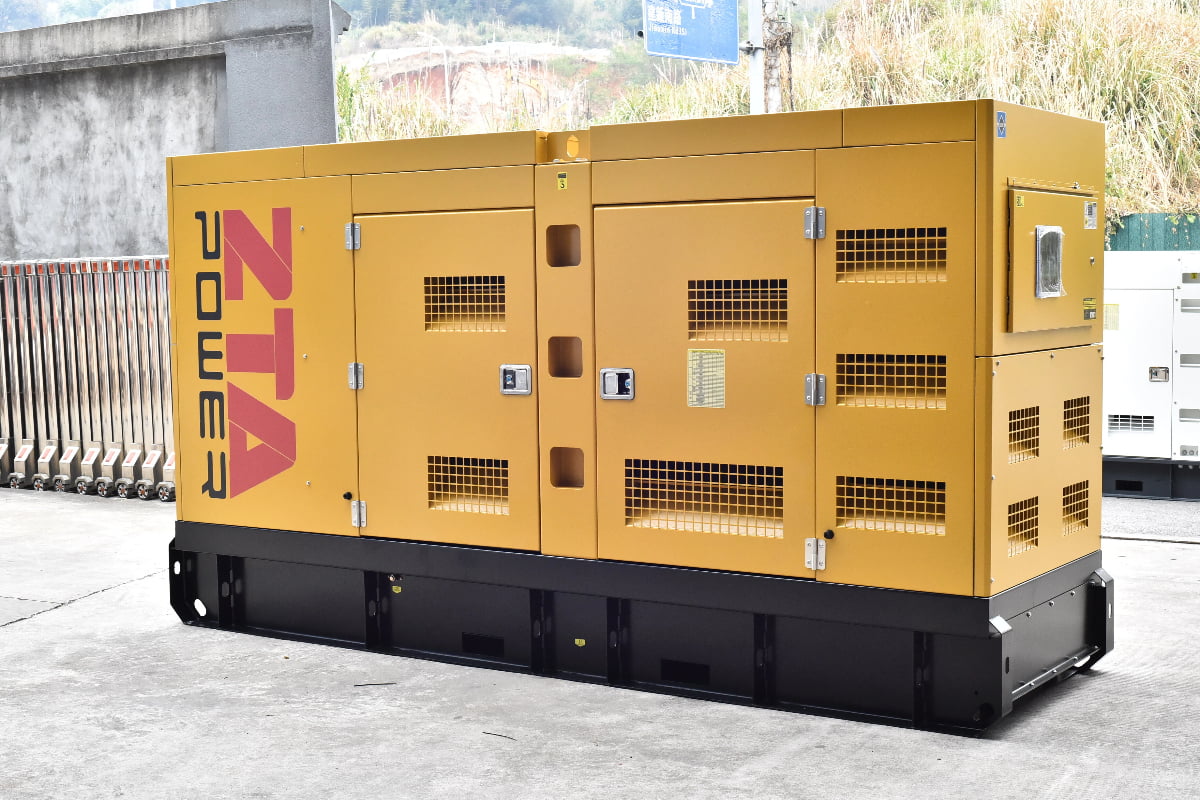

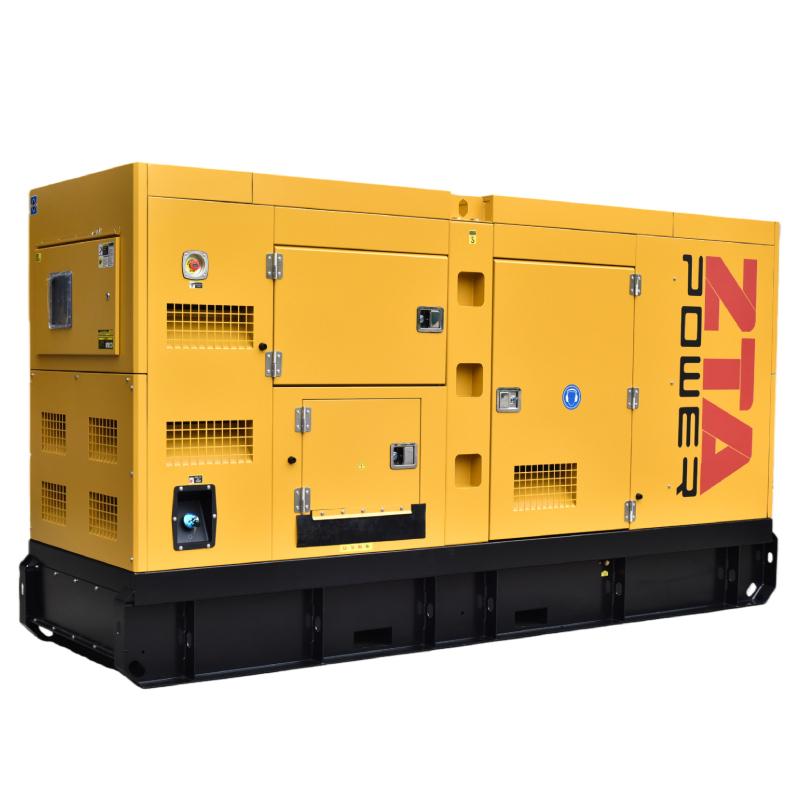

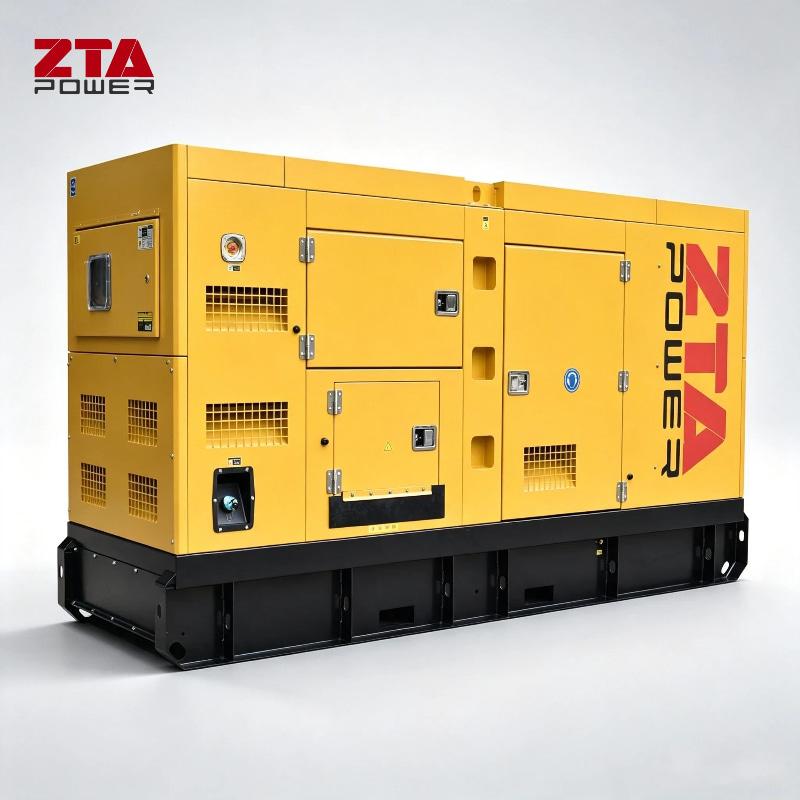

مولد ديزل من شركة كمنز بقدرة 200 كيلوواط و250 كيلو فولت أمبير DCEC 6CTAA8.3-G9

لوحة تحكم متقدمة

(UK Deepsea 6120، Smartgen 6120، Comap AMF 25، Deif Brand Et.. متوفر أيضًا حسب طلب العميل)

• • لوحات التحكم الرقمية (على سبيل المثال، Deepsea، ComAp) للمراقبة والتحكم الدقيقين.

  • ميزات مثل التشغيل/الإيقاف التلقائي، ومشاركة الحمل، والمراقبة عن بعد.

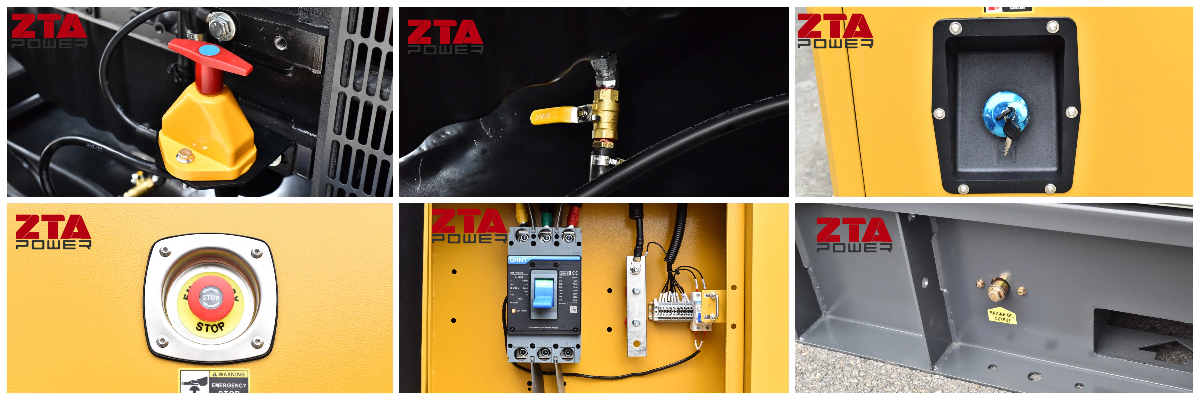

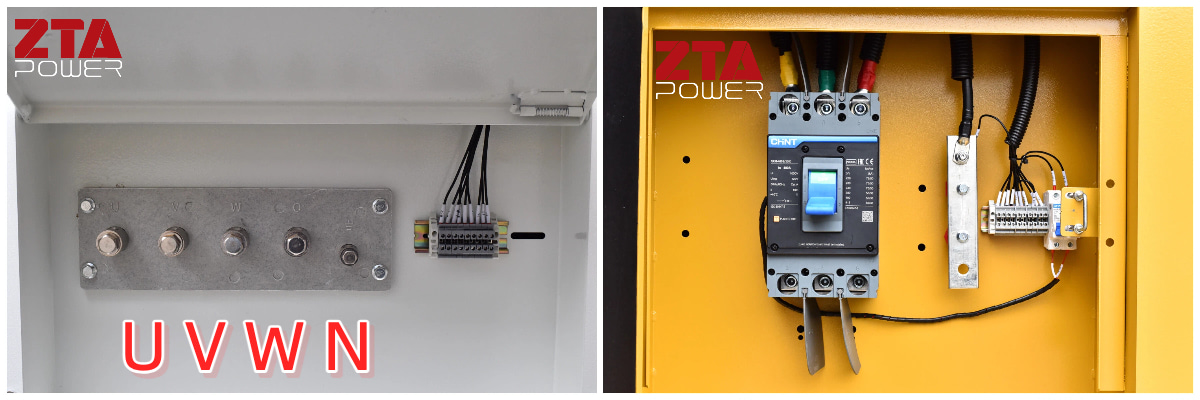

مواصفات قاطع الدائرة

ملخص:

تشمل إجراءات تشغيل مولدات الديزل عادةً التحضير قبل التشغيل، والتشغيل، ومراقبة التشغيل، وخطوات الإيقاف، والصيانة، واحتياطات السلامة. إن اتباع المواصفات الموضحة في هذه الوثيقة يقلل بشكل كبير من مخاطر الحوادث ويضمن التشغيل الآمن والفعال لمولد الديزل. بعد كل عملية تشغيل، يُرجى تعبئة "سجل التشغيل"، بما في ذلك وقت بدء/إيقاف التشغيل، ومعايير التشغيل، وأي ظروف غير طبيعية، وتفاصيل الصيانة. يُرجى الإبلاغ فورًا عن أي أعطال أو مخاطر محتملة والاحتفاظ بسجلات الصيانة.

أولاً: إجراءات تشغيل مولد الديزل

1. التحضير قبل العملية

(1) الفحص البيئي

① تأكد من خلو المنطقة المحيطة بمجموعة المولدات من المواد القابلة للاشتعال والانفجار، وأن التهوية جيدة، وأن أنبوب العادم نظيف.
٢- تأكد من أن الأرض جافة وخالية من المياه الراكدة لمنع حدوث صدمة كهربائية أو ماس كهربائي في المعدات.

(2) فحص المعدات

① نظام الوقود: تحقق من مستوى زيت الديزل (تأكد من كفايته)، وتأكد من عدم وجود تسريبات في خطوط الوقود، وأن فلتر الوقود نظيف.
② نظام التبريد: تحقق من مستوى سائل التبريد (يجب أن يكون ضمن النطاق القياسي) وتأكد من عدم انسداد أو تسرب الرادياتير.
③ نظام التشحيم: تحقق من مستوى زيت المحرك (باستخدام مقياس الزيت) وقم بتعبئته وفقًا للدليل إذا كان منخفضًا.
④ البطارية: تحقق من شحن البطارية وتأكد من أن توصيلات الأطراف محكمة وخالية من التآكل.
⑤ الأسلاك الكهربائية: تحقق من لوحة التحكم والكابلات والمفاتيح وما إلى ذلك بحثًا عن التلف أو الارتخاء.

(3) فحص التحميل

افصل جميع الأحمال لضمان بدء تشغيل مجموعة المولدات في حالة عدم وجود حمل.

2. بدء التشغيل

(1) خطوات التشغيل اليدوي

① قم بتحويل مفتاح لوحة التحكم إلى الوضع "اليدوي".
② اضغط على زر "التسخين المسبق" (التسخين المسبق لمدة 30 ثانية إذا كانت درجة الحرارة المحيطة أقل من 5 درجات مئوية).
③ اضغط على زر "التشغيل". لا تُشغّل المحرك لأكثر من 10 ثوانٍ في المرة الواحدة. إذا لم يبدأ التشغيل، انتظر 30 ثانية قبل المحاولة مرة أخرى.
④ بعد بدء التشغيل، راقب مقياس ضغط الزيت للتأكد من أن الضغط ضمن النطاق الطبيعي (عادةً 0.25 ~ 0.6 ميجا باسكال).

(2) خطوات التشغيل التلقائي (لأنظمة الطاقة الاحتياطية)

① تأكد من أن مفتاح لوحة التحكم في وضع "تلقائي".
② عند انقطاع التيار الكهربائي الرئيسي، يجب أن يبدأ تشغيل مجموعة المولدات تلقائيًا (تحقق من أن مفتاح التحويل التلقائي يعمل بشكل صحيح).
③ بعد بدء التشغيل بنجاح، بمجرد أن تعرض لوحة التحكم الجهد والتردد الطبيعيين، يتم توصيل الحمل تلقائيًا.

3. مراقبة العمليات

(1) مراقبة المعلمات

راقب البيانات الموجودة على لوحة التحكم باستمرار:
① الجهد: 380 فولت ± 5% (ثلاثي الطور) أو 220 فولت ± 5% (أحادي الطور).
② التردد: 50 هرتز ± 0.5 هرتز.
③ ضغط الزيت، درجة حرارة سائل التبريد (النطاق الطبيعي 70 ~ 95 درجة مئوية).
④ استمع إلى أصوات تشغيل مجموعة المولدات وتحقق من وجود أي اهتزاز أو ضوضاء غير طبيعية.

(2) إدارة الأحمال

① قم بتوصيل الأحمال تدريجياً لتجنب التحميل الكامل المفاجئ (يوصى بالتوصيل على مراحل، بحيث لا تتجاوز كل مرحلة 25٪ من الطاقة المقدرة).
② يُحظر التحميل الزائد؛ يجب أن يكون عامل الحمل ≤ 90% من الطاقة المقدرة.

(3) إيقاف التشغيل الطارئ

في حال حدوث أي من الحالات التالية، قم بإيقاف تشغيل الوحدة فوراً لإجراء الفحص:
① انخفاض ضغط الزيت، ارتفاع درجة حرارة الماء، دخان عادم أسود، أصوات غير طبيعية.
② تقلبات الجهد أو التردد خارج النطاق المسموح به.

4. عملية الإيقاف

(1) إيقاف التشغيل العادي

① قم بإزالة الحمل تدريجياً وقم بتشغيل مجموعة المولد بدون حمل لمدة 3-5 دقائق للسماح لها بالتبريد.
٢- اضغط على زر "إيقاف". بعد توقف مجموعة المولدات تمامًا، قم بإيقاف تشغيل الطاقة الخاصة بالتحكم.
③ أغلق صمام الوقود (للإيقاف طويل الأمد).

(2) إيقاف التشغيل الطارئ

① في حالة حدوث أعطال خطيرة (مثل هروب المحرك، أو تسرب الوقود، أو الحريق، أو الاهتزاز الشديد)، اضغط على زر التوقف الطارئ على الفور.
② افصل جميع الأحمال وأغلق صمام الوقود، ثم اتصل بفنيين متخصصين لإجراء الإصلاح.

5. الصيانة والخدمة

(1) الصيانة اليومية
نظّف الزيت والغبار من سطح مجموعة المولد. تأكد من عدم وجود مثبتات مفكوكة.

(2) الصيانة الدورية
① كل 50 ساعة تشغيل: استبدل فلتر الزيت وفلتر الوقود.
② كل 200 ساعة تشغيل: فحص شد الحزام، وتنظيف فلتر الهواء.
③ كل 500 ساعة تشغيل: استبدل سائل التبريد، وافحص إلكتروليت البطارية.

(3) إغلاق طويل الأمد
قم بتفريغ خزان الوقود أو أضف مثبتًا للوقود. شغّل مولد الكهرباء مرة واحدة شهريًا واتركه يعمل بدون حمل لمدة 15 دقيقة.

ثانياً: الاستجابة للطوارئ واحتياطات السلامة

فيما يلي شرح مفصل لاحتياطات السلامة لاستخدام مجموعات مولدات الديزل، ويغطي مواصفات التشغيل ومخاطر السلامة والتدابير الوقائية لضمان سلامة المعدات والأفراد.

1. احتياطات السلامة

(1) الوقاية من الحرائق والانفجارات
① يُمنع منعاً باتاً استخدام اللهب المكشوف والتدخين في غرفة المولد. يجب تجهيز الغرفة بمطفأة حريق تعمل بالبودرة الجافة (٥ كجم أو أكثر) وفحصها بانتظام.
② قم بتخزين الوقود وزيت المحرك بعيدًا عن مجموعة المولدات وتجنب المناطق ذات درجات الحرارة العالية.
③ قم بتركيب واقي حراري على أنبوب العادم لمنع اشتعال المواد المحيطة.

(2) التهوية والوقاية من التسمم بأول أكسيد الكربون
① تأكد من وجود تهوية جيدة في غرفة المولد. ينتج عن تشغيل محرك الديزل غاز أول أكسيد الكربون. يجب تجهيز الأماكن المغلقة بمراوح شفط.
② حظر التشغيل المطول لمجموعات المولدات في الأماكن المغلقة أو الأقبية.

(3) السلامة الكهربائية
① تأكد من تأريض الجهاز بشكل صحيح قبل التشغيل لمنع حدوث صدمة كهربائية.
② لا تقم بتشغيل المفاتيح الكهربائية بأيدٍ مبللة أو في بيئات رطبة.
③ يجب عزل وصلات الكابلات بشكل صحيح لمنع حدوث دوائر قصر.

(4) الوقاية من الإصابات الميكانيكية
① لا تلمس الأجزاء الدوارة (مثل المراوح والأحزمة) أثناء تشغيل مجموعة المولدات.
٢- قبل إجراء الصيانة، قم بإيقاف تشغيل الوحدة وفصل الطاقة. علّق لافتة تحذيرية مكتوب عليها "ممنوع التشغيل".

(5) سلامة الوقود والمواد الكيميائية
① تجنب ملامسة الجلد للديزل وزيت المحرك وسائل التبريد. ارتدِ قفازات واقية عند التعامل معها.
٢- في حالة انسكاب السائل، امتصه فوراً بالرمل أو مادة ماصة. لا تشطفه بالماء.

2. الإجراءات المحظورة (العمليات عالية المخاطر)
❌ التشغيل تحت الحمل الزائد لفترات طويلة.
❌ استخدام وقود منخفض الجودة أو خلط أنواع مختلفة من زيوت المحركات.
❌ إضافة الوقود أو تفكيك الأجزاء أثناء تشغيل مجموعة المولدات.
❌ تشغيل مجموعة المولدات بدون تأريض مناسب.
❌ تجاهل إشارات الإنذار وفرض التشغيل.

3. الاستجابة للطوارئ

(1) الحريق: أوقف تشغيل الجهاز فوراً واستخدم مطفأة حريق تعمل بالبودرة الجافة. لا تستخدم الماء.
(2) تسرب الوقود/سائل التبريد: افصل التيار الكهربائي. غطِّ مكان التسرب بضمادات ماصة أو رمل. هوِّئ المنطقة قبل التنظيف.
(3) الصدمة الكهربائية: افصل مصدر الطاقة فوراً. استخدم جسماً غير موصل للكهرباء لإبعاد المصاب عن مصدر التيار الكهربائي. قم بإجراء الإنعاش القلبي الرئوي إذا لزم الأمر، واطلب العناية الطبية الفورية.
(4) التسمم بأول أكسيد الكربون: قم بإخلاء المنطقة على الفور، وانقل الشخص المصاب إلى مكان جيد التهوية، واتصل بخدمات الطوارئ.

4. سلامة الصيانة

(1) الصيانة اليومية
① افصل التيار الكهربائي عند تنظيف مجموعة المولد. تجنب دخول الماء إلى المكونات الكهربائية.
② ارتدِ قفازات واقية عند استبدال الفلاتر والأحزمة وما إلى ذلك، لمنع حدوث جروح.

(2) إغلاق طويل الأمد
① قم بتفريغ خزان الوقود أو أضف مثبتًا للوقود لمنع تكون الصمغ.
② افصل الطرف السالب للبطارية وأعد شحنها مرة واحدة شهرياً.

5. متطلبات حماية الأفراد

(1) يجب على المشغلين ارتداء: أحذية عازلة مقاومة للانزلاق، وملابس عمل، ونظارات واقية، ووسائل حماية السمع (سدادات الأذن/واقيات الأذن).
(2) تلقي تدريب منتظم على السلامة والإلمام بخطط الاستجابة للطوارئ.

ثالثًا: متطلبات استخدام السوائل

1. الوقود

استخدم وقودًا يفي بالمعايير البريطانية BS.2869: الفئة A1 أو A2، أو يتوافق مع المعيار الصيني GB252، أو DIN/EN590، أو ASTM D975-88: الدرجات 1-D و2-D، إلخ. اختر الدرجة المناسبة بناءً على درجة الحرارة المحيطة في موقع العمل. على سبيل المثال، انظر الجدول 1 أدناه عند استخدام GB252.

الجدول 1: أنواع الوقود لمجموعات مولدات الديزل

يجب مراقبة جودة الوقود بدقة منذ البداية لضمان نظافته، مما يُجنّبك تكاليف إصلاح مولدات الديزل الباهظة. قبل إضافة الوقود من البرميل إلى الخزان، اترك البرميل لمدة 24 ساعة ليترسب فيه أي شوائب. امسح المنطقة المحيطة بفتحة البرميل جيدًا قبل فتح الغطاء. يجب تخزين أي خراطيم أو مضخات يدوية مستخدمة في مكان نظيف.

ملاحظة: عند التزود بالوقود لأول مرة أو بعد أن ينفد خزان الوقود تمامًا، يجب تفريغ نظام الوقود (تجهيزه) لإزالة الهواء قبل تشغيل مولد الديزل مرة أخرى.

2. زيت التشحيم

استخدم زيت تشحيم يفي بتصنيف اللزوجة الصادر عن الجمعية الأمريكية لمهندسي السيارات (SAE)، وتحديداً SAE J300 لزيوت محركات الديزل. انظر الجدول 2 أدناه.

الجدول 2: درجات لزوجة زيوت التشحيم لمولدات الديزل

يشير الحرف "W" إلى فصل الشتاء. هذه الدرجات من اللزوجة مناسبة للاستخدام في فصل الشتاء. يشمل هذا التصنيف 6 درجات شتوية (من 0W إلى 25W) و4 درجات صيفية (من 20W إلى 50W). تحدد كل درجة شتوية متطلبات اللزوجة الديناميكية عند درجات الحرارة المنخفضة (مللي باسكال.ثانية)، وأقصى درجة حرارة ضخ، وأدنى لزوجة حركية عند 100 درجة مئوية. تشير متطلبات اللزوجة عند درجات الحرارة المنخفضة ودرجة حرارة الضخ إلى صعوبة تشغيل مولد الديزل في فصل الشتاء وتحقيق التزييت الطبيعي، وتزداد هذه المتطلبات تدريجيًا من 0W إلى 25W. تعكس أدنى لزوجة حركية عند 100 درجة مئوية احتمالية فقدان الزيت بالتبخر عند درجات الحرارة العالية في الدرجات الشتوية؛ فاللزوجة المنخفضة تعني فقدانًا أكبر للزيت بالتبخر، واحتمالية زيادة استهلاك الزيت بسبب التبخر.

تتطلب درجات الصيف نطاق لزوجة حركية عند 100 درجة مئوية فقط. وبالتالي، مع زيادة اللزوجة، يزداد سمك طبقة الزيت على أسطح الاحتكاك، مما قد يؤدي إلى زيادة طفيفة في استهلاك الوقود (انخفاض بنسبة 0.5٪ تقريبًا في استهلاك الطاقة لكل درجة لزوجة أقل).

تُعرف الزيوت التي تجمع بين لزوجة الشتاء والصيف، مثل 5W/30 و15W/40 و20W/50، بالزيوت متعددة الدرجات. على سبيل المثال، زيت 15W/40 يُلبي متطلبات لزوجة زيت أحادي الدرجة 15W في الشتاء وزيت SAE 40 في الصيف. يمكن استخدام الزيوت متعددة الدرجات في الشتاء والصيف، في المناطق الشمالية الباردة والمناطق الجنوبية الحارة، مما يوفر نطاقًا واسعًا لدرجات حرارة التشغيل وتنوعًا جغرافيًا، بالإضافة إلى خصائص توفير الطاقة. بالمقارنة مع الزيوت أحادية الدرجة (الصيفية)، يمكن للزيوت متعددة الدرجات (بناءً على لزوجة 100 درجة مئوية) توفير ما بين 2 و5% من الوقود. بالنسبة لمولدات Cummins، نوصي باستخدام زيت 15W/40 في معظم أنحاء الصين، وزيت 5W/30 أو 5W/40 في المناطق الشمالية الباردة.

يجب أن يستوفي زيت التشحيم أيضًا تصنيف الجودة لزيوت محركات الديزل، كما هو موضح في الجدول 3.

الجدول 3: تصنيف جودة زيوت تشحيم محركات الديزل

ل مجموعات مولدات سلسلة Cummins نطلب من المستخدمين استخدام زيت بدرجة CF-4 أو أعلى، وتحديداً 15W/40 (أو 5W/40)، أو زيت بدرجة CG-4 بدرجة 15W/40 (أو 5W/40). إذا كان دليل محرك الديزل يتضمن متطلبات محددة، فيُرجى اتباع تلك اللوائح.

3. سائل التبريد

بالنسبة لمولدات الديزل المبردة بالماء والتي تستخدم مشعات أو مبادلات حرارية، يجب إضافة سائل حماية لنظام التبريد إلى نظام مياه التبريد لمنع التآكل والتجويف والتجمد التي قد تؤدي إلى تلف المحرك. يوجد نوعان رئيسيان من سوائل حماية نظام التبريد لمولدات الديزل:

(1) سائل حماية نظام التبريد المخلوط مسبقًا والمقدم من قبل الشركة المصنعة لمولدات الديزل.
(2) إضافات نظام التبريد (المركزة) التي يوفرها مصنع مولد الديزل، ممزوجة بالماء المقطر أو المخفف لتشكيل سائل الحماية.

في المناخات الباردة، قد يتجمد سائل التبريد، لذا يُنصح بإضافة مزيج مضاد للتجمد. يجب أن تتوافق المواد المضادة للتجمد ومثبطات التآكل مع معيار BS 3151. يُرجى الرجوع إلى دليل التشغيل والصيانة الخاص بمولد الديزل لديك لتحديد نوع سائل حماية نظام التبريد المناسب.

تنبيه: عند تشغيل مولد الديزل، يزداد ضغط نظام التبريد، وغالبًا ما يصل إلى 0.7 كجم/سم² أو أكثر. عادةً ما يكون صمام تخفيف الضغط مُدمجًا في غطاء الرادياتير. تأكد من تركيب غطاء الرادياتير بشكل صحيح وآمن. لا تحاول أبدًا إزالة غطاء الرادياتير والمحرك ساخن، فقد يندفع الماء الساخن/البخار ويُسبب حروقًا بالغة.

خاتمة:

تتضمن عملية تشغيل مولدات الديزل إجراءات يدوية وآلية. في حالة التشغيل اليدوي، يجب إيلاء اهتمام خاص لفحوصات ما قبل التشغيل وخطوات التشغيل الموضحة بالتفصيل في هذه الوثيقة. أما في حالة التشغيل الآلي، فيلزم إجراء صيانة وفحص دوريين للمولد بعد كل تشغيل أو بشكل دوري. تعرّف على إجراءات التشغيل الخاصة بلوحة التحكم لديك. اضبط تفاصيل التشغيل دائمًا وفقًا لطراز الجهاز الفعلي وتعليمات الشركة المصنعة. علاوة على ذلك، تأكد من أن جميع المشغلين مدربون تدريبًا مهنيًا وعلى دراية تامة بمخاطر السلامة والتدابير الوقائية لضمان سلامة كل من المعدات والأفراد.
