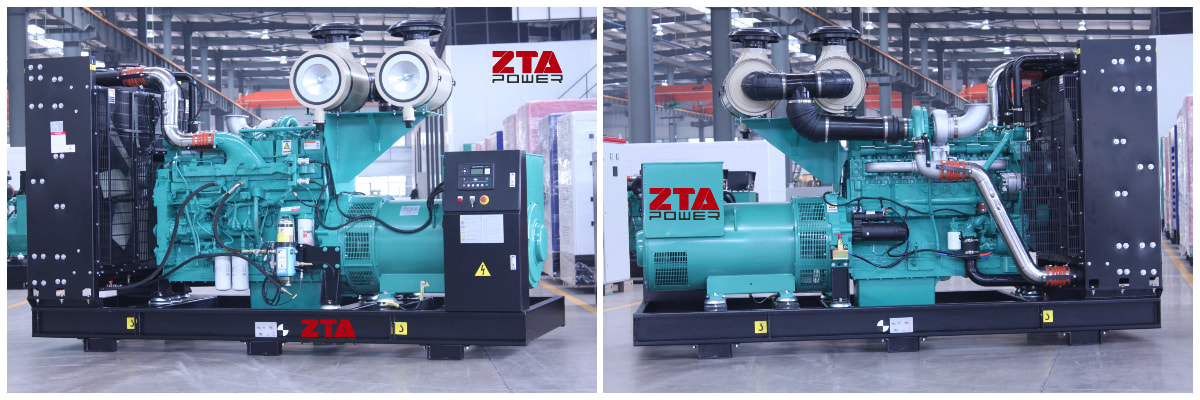

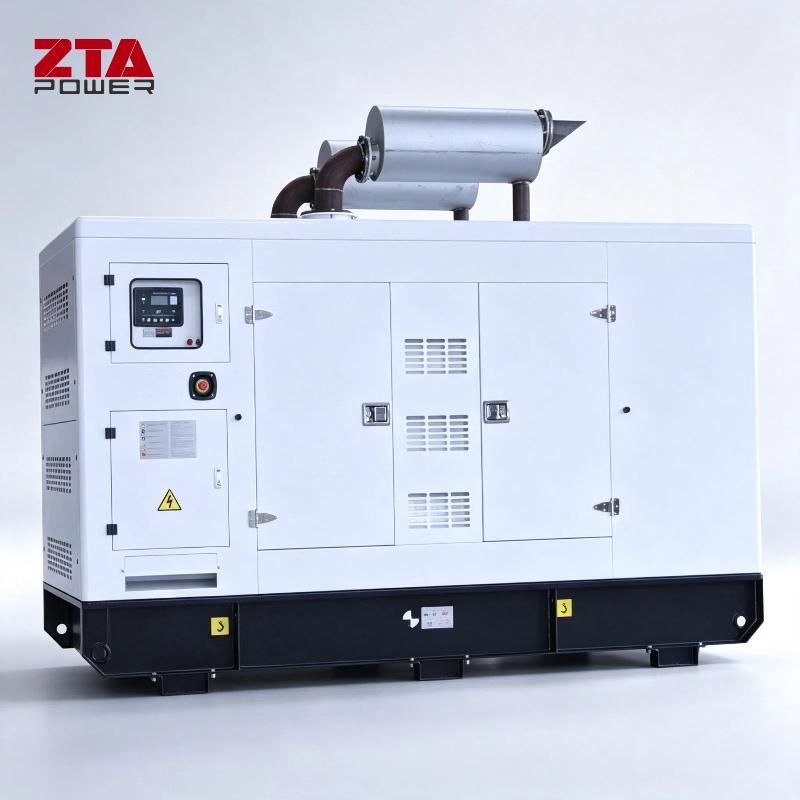

مجموعة مولدات الديزل Cummins QSK19-G4 بقدرة 520 كيلو واط و650 كيلو فولت أمبير

مجموعة مولدات الديزل Cummins QSK19-G4 بقدرة 520 كيلو واط / 650 كيلو فولت أمبير

520 كيلو وات / 650 كيلو فولت أمبير: مصمم للتطبيقات الصناعية والاحتياطية الصعبة.
- محرك Cummins QSK19-G4: يضمن المتانة الأسطورية وكفاءة استهلاك الوقود وسهولة الصيانة.
- حلول الطاقة متعددة الاستخدامات: خيار مثالي للتعدين والبحرية والبناء والمرافق الكبيرة.
- أداء موثوق: تم تصميمه لتوفير استمرارية الطاقة الحرجة في أصعب الظروف

الخصائص العامة لمجموعة المولدات المغلقة المعزولة للصوت

محرك الديزل: يجب أن يكون على الأقل 6 أسطوانات، من النوع التوربيني، يطور قوته عند 1500 دورة في الدقيقة، وقادر على تحمل الحمل الزائد بنسبة 10٪ في ظل الظروف المناخية التالية:

ارتفاع:

الحد الأقصى لدرجة الحرارة: 45 درجة مئوية،

الرطوبة القصوى: 100%

يجب ضمان تزييت المحرك بأكمله، باستثناء مضخة المياه وربما مضخة الحقن، تلقائيًا بواسطة مضخة تروس.

مرشحات الزيت: من النوع "التدفق الكامل" يجب ترتيبها على التوالي في بداية دائرة التشحيم.

دائرة التبريد: يمر الزيت الذي يتم تفريغه بواسطة مضخة التشحيم عبر نظام التبريد، والذي يجب حمايته من الضغوط الباردة المحتملة بواسطة نظام تجاوز تلقائي.

مضخة مياه التبريد: يجب أن يكون نظام التبريد من نوع المبرد. يجب تركيب مضخة طرد مركزي في مقدمة علبة تروس التوقيت.

يجب توفير تبريد هواء الشحن التوربيني لخفض درجة حرارة هواء التزويد.

مضخة الحقن: تُرتَّب مضخة أو مضختان أحاديتا الكتلة أفقيًا. ويُضبط معدل تدفق المضخة عن طريق دوران المكابس، التي يتم التحكم بها بواسطة رف متصل بالمنظم.

الحاقنات: يجب أن تكون الحاقنات سهلة الإزالة. يجب توصيل أنابيب إمداد الوقود وتسربه بحامل الحاقن خارج أغطية الصمامات لمنع تآكل زيت التشحيم بالديزل في حالة تمزق الأنبوب أو ضعف إحكام الوصلة.

أجهزة السلامة:

- يجب أن يقوم منظم السرعة الزائدة بقطع إمداد الوقود لمضخات الحقن في حالة هروب محرك الديزل.

- جهتا اتصال لقياس الضغط، مثبتتان على مشعب تصريف مياه المحرك ومشعب زيت التشحيم على التوالي، مما يسمح باكتشاف نقص ضغط الزيت أو الماء.

الشحن التوربيني: يُضمن بواسطة شاحن توربيني لغاز العادم. يجب ضبط معدل الحقن لضمان عدم حدوث زيادة كبيرة في ضغط الوقود.

يجب توفير تقاطع بين صمامات السحب والعادم للسماح بتنظيف الغرفة حتى لا تزيد الضغوط الحرارية.

الملحقات: يجب أن يكون المحرك كاملاً مع جميع ملحقاته، مضخة الحقن، البخاخات، مشعبات السحب والعادم، الفلاتر، مضخات المياه، مضخة الزيت، منفاخ التوربو، مبرد الهواء، فلاتر الوقود، المنظم.

المُنظِّم: يجب أن يكون إلكترونيًا، حساسًا لتغيرات السرعة والحمل، ومُزوَّدًا بجهاز ضبط انحناء قابل للتعديل. مُصمَّم خصيصًا لتنظيم مجموعة المولدات، ويتضمن:

- محرك أسرع وأبطأ لضبط السرعة، والذي يجب التحكم فيه عن بعد،

نظام إيقاف التشغيل عن بعد

الخصائص والأداء

مواصفات مجموعة المولدات

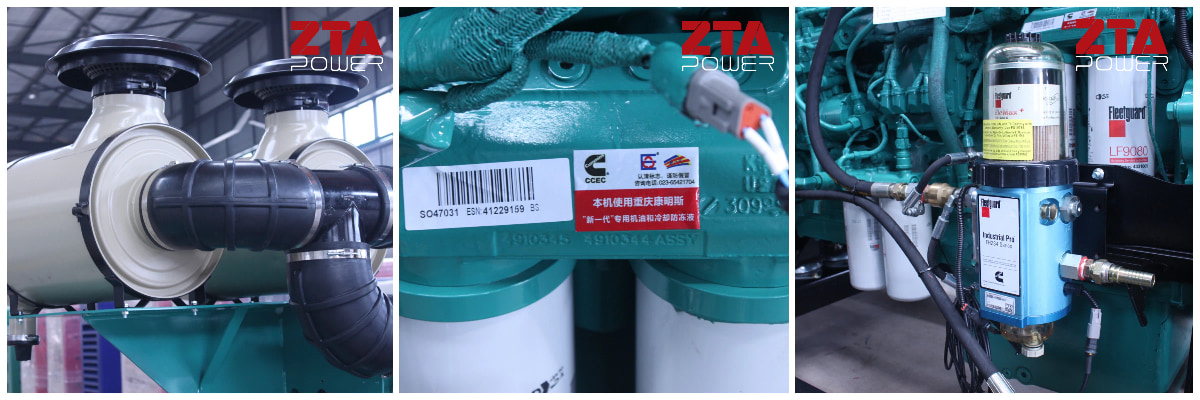

ورقة بيانات محرك الديزل Cummins QSK19-G4

محرك لمجموعة 630 كيلو فولت أمبير

• صيانة مبسطة - فترات خدمة مدتها 500 ساعة مع مكونات الوصول الأمامي
• دعم Cummins العالمي - أكثر من 2000 موقع خدمة في 190 دولة

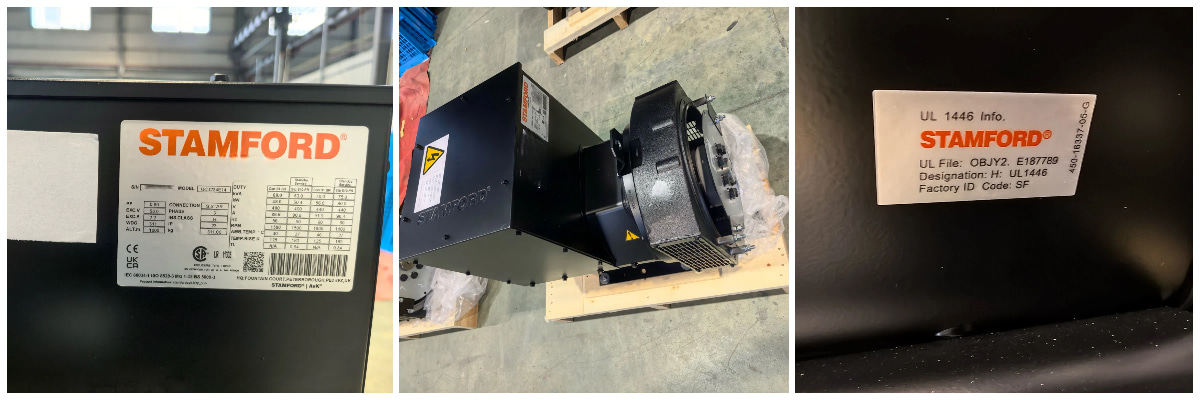

مواصفات مولد ستامفورد

يجب أن يكون المولد من النوع الخالي من الفرشاة، IP 23، ذات تهوية ذاتية، ومجهز بمحمل شفة، ويجب أن يكون لديه عزل من الفئة H قادر على تحمل ارتفاع درجة الحرارة بمقدار 100 درجة مئوية فوق درجة الحرارة المحيطة.

يجب أن يكون المثير المثبت على نهاية العمود من نوع الثنائي الدوار، بدون فرشاة.

يجب توفير منظم ثابت يسمح بالحفاظ على الجهد ضمن حدود + أو - 5٪ كحد أقصى، ويتم تركيبه في لوحة التحكم والمراقبة.

نموذج مولد ستامفورد	S5L1S-F4
المعايير	تم تصميمها وبناؤها واختبارها وفقًا لمستوى ضمان الجودة ISO9001 وتلبية متطلبات IEC 60034-1 و ISO8528-3.
معيار AVR	متضمن
الجهد الكهربائي المتوفر	50 هرتز: 415/240 فولت، 400/230 فولت، 380/220 فولت، 220/127 فولت، 60 هرتز، 480/277 فولت، 220/127 فولت
فئة العزل	ح
عدد الأسلاك	6
القطب	4
حماية	IP 23
ارتفاع	≤1000 متر
اقتران	نجمة مع محايدة جلبت.
تنظيم الجهد	± 1%
إجمالي THD التوافقي (**) في حالة عدم التحميل	< 3.5٪ وفقًا لـ CEI
إجمالي THD التوافقي (**) في الحمل الخطي	< 5٪ وفقًا لـ CEI
شكل الموجة NEMA = TIF (**)	أقل من 50
شكل الموجة IEC = THF (**)	أقل من 2%
خياري	- مرشحات مدخل الهواء: تخفيض التصنيف بنسبة 5% - المرشحات على مدخل ومخرج الهواء (IP 44): تخفيض التصنيف بنسبة 10% - حماية اللفات في البيئات القاسية والرطوبة النسبية التي تزيد عن 95٪ - سخانات الفضاء - الحماية الحرارية لملفات الجزء الثابت - صندوق طرفي فولاذي

الهيكل: يجب أن يكون الهيكل مشتركًا بين محرك الديزل والمولد ومحرك القيادة وخزان المياه اليومي المدمج في المجموعة.

يجب أن تكون مكونة من عوارض فولاذية مرتبطة ببعضها البعض بواسطة عناصر ميكانيكية ملحومة مع نقاط رفع ومثبطات اهتزاز.

يجب توصيل المحرك والمولد الكهربائي بوصلة مرنة. يجب توفير شبكات حماية على مروحة المبرد، ومولد الشحن، ووصلة المحرك والمولد الكهربائي.

أجهزة السلامة: يجب أن تكون المجموعة مجهزة بجميع أجهزة السلامة المعتادة لهذه المعدات، ولا سيما:

عدم وجود التشحيم المسبق،

نقص ضغط الزيت (عتبتان)،

درجة حرارة الماء (عتبتان)،

التحكم في التبريد،

درجة حرارة الزيت،

السرعة الزائدة.

معدات السلامة والتحكم

خزان وقود بسعة لا تقل عن 10 ساعات من التشغيل، مدمج في هيكل التثبيت الأساسي للمجموعة، ومجهز بملحقات تسمح بتكييف نظام التعبئة التلقائي، وملحقات للتحكم في مستوى الديزل والإشارة عن بعد.

- تبريد المجموعة.

- دائرة غاز العادم.

- جميع الأجهزة والمكونات والملحقات اللازمة للعمل السليم للمجموعة.

- تثبيت وتوصيل جميع كابلات التوزيع الرئيسية والثانوية اللازمة لتركيب المجموعة والتي لم يتم ذكرها في فصول أخرى.

تم دمج لوحة التحكم والأوامر التلقائية في المجموعة وتشتمل على:

جهاز بدء التشغيل/الإيقاف التلقائي مع نظام كشف التيار الكهربائي ثلاثي الطور، بدء التشغيل بأمر خارجي، حماية ضد المقاطعات الصغيرة، حماية ضد السرعات الزائدة، تأخير إيقاف تشغيل المحرك.

مفتاح الإشعال ON/OFF

مفتاح فولتميتر ذو 7 مواضع

زر اختبار المصباح

توقف طارئ

لوحة التحكم المتقدمة

إن قائمة المعدات والوظائف المذكورة أدناه ليست شاملة.

يجب أن يتم توفير المعدات في حالة صالحة للعمل ومناسبة للوظيفة المخصصة لها؛ ويجب أن تسمح بما يلي:

- التشغيل التلقائي،

- التشغيل اليدوي،

- موضع الاختبار،

- التوقف التام في حالة التدخل في المجموعة،

- مراقبة ومراقبة وظائف السلامة:

- إشارات الأعطال، بصرية وصوتية مع ذاكرة بصرية، في حالات عدم بدء التشغيل، ونقص ضغط الزيت، ونقص التزييت المسبق، وارتفاع درجة حرارة الماء والزيت، والسرعة الزائدة. يجب إصدار إشارة في حال عدم بدء التشغيل من المحاولة الأولى لإجراء فحص.

- ضبط إشارات التشغيل: خرج المولد، قاطع الدائرة المغلقة عادةً، قاطع الدائرة المغلقة في حالات الطوارئ، وجود جهد التيار الكهربائي، الحمل الزائد للمولد، نقص الوقود،

- حماية المولد: إيقاف المحرك تلقائيًا،

- الإشارة عن بعد من خلال جهات اتصال جافة لأي قطبية.

- ضبط في التشغيل التلقائي،

- ضبط في التشغيل اليدوي،

- تعيين في الخطأ،

- خارج الخدمة:

أجهزة التحكم والقياس:

- الفولتميتر، الأمبيرمتر، عداد التردد، عداد الساعات، مؤشرات المياه ودرجة الحرارة، فولتميتر البطارية، مؤشر ضغط الزيت، مقياس الديزل

- مؤشرات السلامة والتشغيل:

- نقص ضغط الزيت، عطل في درجة حرارة المحرك، عطل في مولد الشحن، ضوء مؤشر التوقف في حالات الطوارئ، انخفاض مستوى الديزل، وجود جهد كهربائي رئيسي

- خرج المولد والجهد، مؤشر عدم البدء

- قاطع الدائرة رباعي الأقطاب لمجموعة الحماية المتكاملة في لوحة التحكم والتحكم مع جهات اتصال مساعدة للإبلاغ عن الإنذار.

- شاحن البطارية الثابت.

- إنذار صوتي عام مع توفير جهة اتصال للإبلاغ عن الإنذار العام عن بعد.

- حاوية عازلة للصوت مدمجة LWA 95 مع سهولة الوصول للصيانة، متوافقة مع المعايير الأوروبية.

- أجهزة تسخين الماء والزيت للمحرك.

- مقاومة التكثيف على المولد.

- كاتمات الصوت واكسسوارات عزل الصوت.

- مدخنة العادم. يجب أن تمتد المدخنة على ارتفاع متر واحد على الأقل فوق درابزين شرفة المبنى.

- نظام تجميع الإنذارات من المجموعة والخزان اليومي وخزان التخزين مع توفير جهة اتصال جافة للإبلاغ عن بعد عن الإنذار الإجمالي.

- يجب توفير جهة اتصال لإيقاف الجهاز عن بعد في غرفة التحكم.

- زر إيقاف الطوارئ الموجود بالقرب من باب الوصول بما في ذلك الأسلاك.

- الاختبارات الأولية قبل القبول، بما في ذلك توفير معدات الاختبار اللازمة والموظفين المتخصصين.

	ديب سي 6120	ديب سي 7320
لغة العرض	18	18
يمكن تخزين اللغات في الوحدة النمطية	2	7
منفذ RS232	- (غير متوفر)	√
منفذ RS485	■*(*يشير إلى ضرورة إضافة وحدة الاتصال DSE857.)	√
منفذ إيثرنت	■**(**يشير إلى ضرورة إضافة وحدة الاتصال DSE855.)	■**(**يشير إلى ضرورة إضافة وحدة الاتصال DSE855.)
حماية من ماس كهربائي	√	√
حماية تسلسل الطور السلبي	√	√
حماية خطأ الأرض	- (غير متوفر)	√

أعمال معدنية

يجب أن يتم طلاء جميع الأعمال المعدنية بالجلفنة الساخنة بعد التصنيع ويجب أن تشمل:

- أبواب مزودة بقفل ذعر،

- الزوايا والألواح المخططة التي سيتم وضعها على المزاريب،

- جميع الدعامات والملحقات اللازمة لتركيب المعدات،

- الألواح المزودة بفتحات لدخول وخروج الهواء

مواصفات قاطع الدائرة

الشركة المصنعة	ديليكسي/تشيت/شنايدر/إيه بي بي
سعة	1250 أمبير
القطب	3P

مواصفات بطارية التشغيل

نطاق التوريد القياسي

نطاق التوريد الاختياري

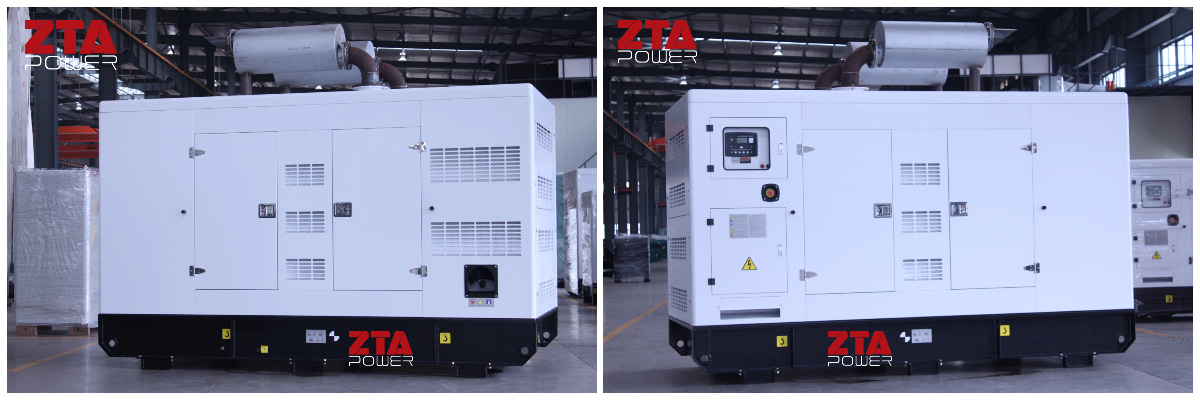

صورة المظلة الصامتة
