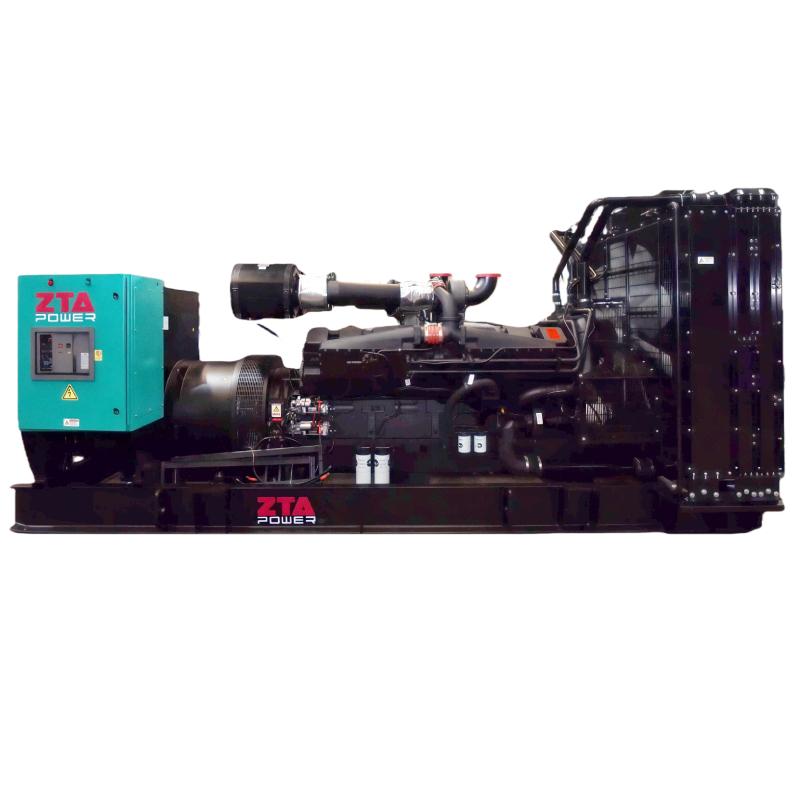

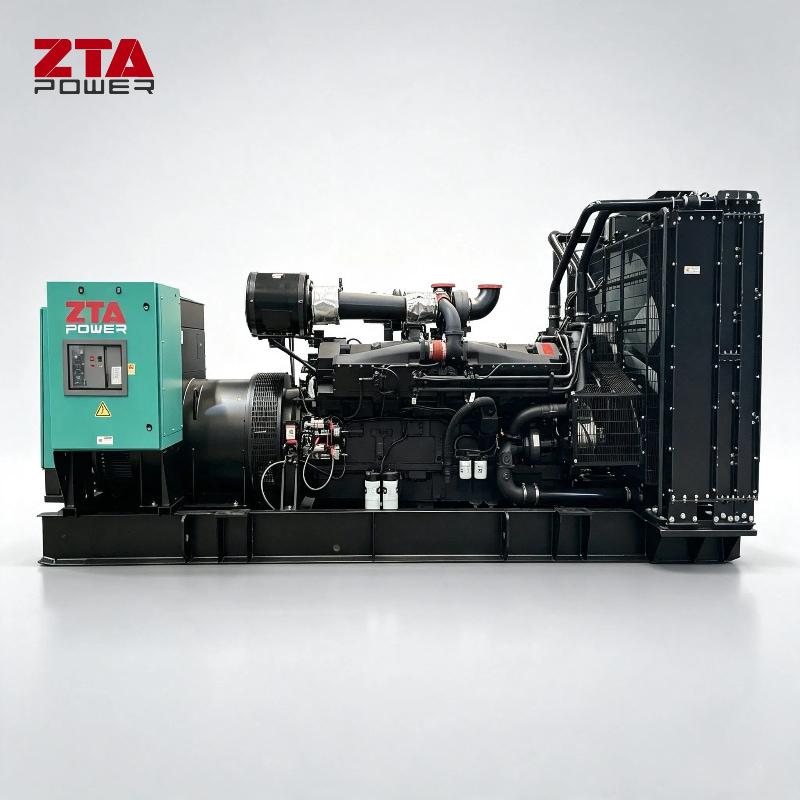

مولد ديزل Cummins KTA50-G3 بقدرة 1000 كيلو وات و1250 كيلو فولت أمبير
مجموعة مولدات الديزل ZTA Power Cummins بقدرة 1250 كيلو فولت أمبير تعمل بمحرك Cummins KTA50-G3 ومولد تيار متردد بدون فرشاة
ماركة:
Chongqing Cumminsالبند لا.:
ZC1375أمر (موك):
1قسط:
T/T 30%, 70% Before shipmentأصل المنتج:
Chinaمنفذ الشحن:
Xiamen, Chinaمهلة：
3-4weeksوزن：
12100مولد ديزل Cummins KTA50-G3 بقدرة 1000 كيلو وات و1250 كيلو فولت أمبير

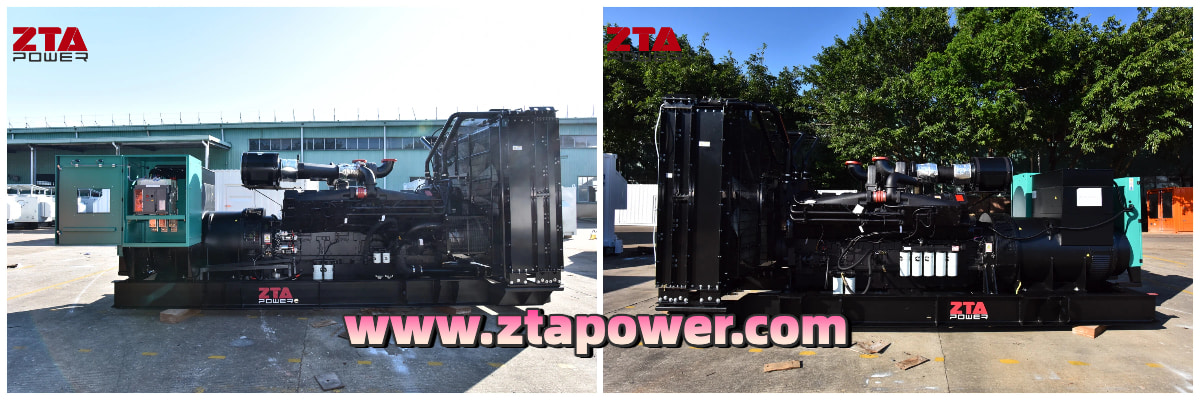

كفاءة عالية مجموعة مولدات كهربائية بقدرة 1000 كيلو وات و1250 كيلو فولت أمبير مدعوم من Cummins KTA50-G3 مع Stamford S6L1D-H41 مولد كهربائي بدون فرشاة
مواصفات مجموعة المولدات
نطاق التوريد القياسي
يتم تجميع مجموعة المولدات هذه باستخدام محرك ديزل Cummins ومولد تيار متردد Stamford.
المحرك: محرك Cummins جديد، كامل مع محرك بدء التشغيل.
المولد: مولد كهربائي جديد بدون فرشاة من نوع Leroy Somer؛ محمل واحد؛ حماية IP23؛ عزل من الفئة H.
المبرد: مبرد مثبت بالمحرك مع منظم حرارة 40-50 درجة مئوية.
وحدة التحكم: Power Command 3.3 أو UK Deepsea 7320 وحدة تحكم أوتوماتيكية تتميز بوظيفة فشل التيار الكهربائي التلقائي (AMF).
مخمد الاهتزاز: مخمدات اهتزاز مرنة مثبتة بين المحرك/المولد والإطار الأساسي.
قاطع الدائرة: قاطع دائرة ثلاثي الأقطاب، مخرج يدوي.
البطارية: بطارية عالية السعة، محكمة الغلق، لا تحتاج إلى صيانة مع كابلات.
شاحن البطارية: شاحن البطارية العائم.
الإطار الأساسي: إطار قاعدة قناة فولاذية شديدة التحمل.
خزان الوقود: خزان وقود منفصل بسعة 3000 لتر يوميًا.
كاتم الصوت: كاتم صوت صناعي عالي التحمل مع منفاخ مرن ومرفق توصيل.
التوثيق: مجموعة كاملة من أدلة التشغيل والصيانة.
| نموذج المولد | ZC1375 |
| القوة الرئيسية | 1000 كيلو واط/1250 كيلو فولت أمبير |
| الطاقة الاحتياطية | 1100 كيلو واط/1375 كيلو فولت أمبير |
| التردد/السرعة | 50 هرتز/1500 دورة في الدقيقة، 60 هرتز/1800 دورة في الدقيقة |
| الجهد القياسي | 400/230 فولت، 380/220 فولت |
| المراحل | 3 مراحل 4 أسلاك |
| الشركة المصنعة | شركة شيامن زتا لأنظمة الطاقة المحدودة |

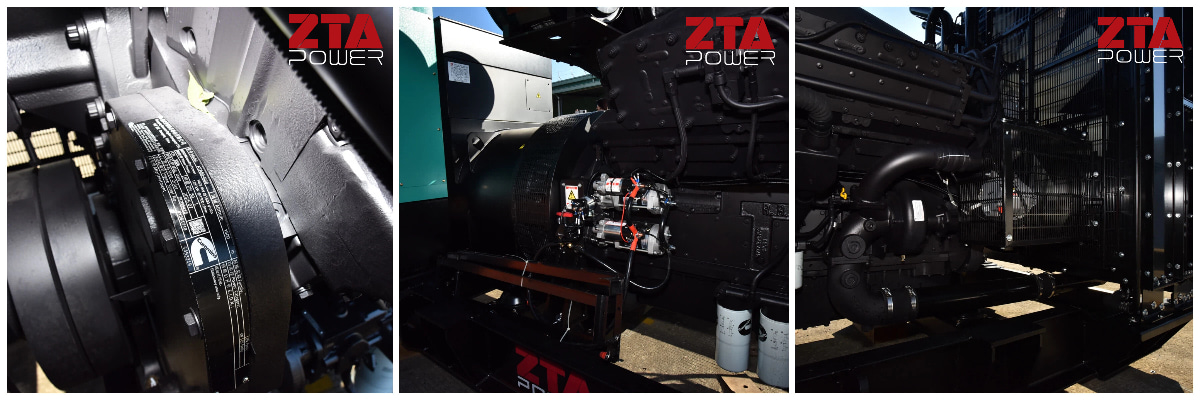

كومينز KTA50-G3 محرك ديزل ورقة البيانات
CUMMINS KTA50-G3 هو جهاز عالي الأداء مجموعة مولدات الديزل صُمم هذا الطراز لتحقيق موثوقية ومتانة استثنائيتين في تطبيقات الطاقة الرئيسية والاحتياطية. صُمم هذا الطراز بمحرك سلسلة K الأسطوري، بقوة 1000-1250 كيلو فولت أمبير، ليوفر طاقة قوية للمشاريع الصناعية والتجارية ومشاريع البنية التحتية الحيوية. صُمم لسهولة الصيانة والتشغيل طويل الأمد في البيئات الصعبة.
| ماركة المحرك | شركة محركات كومينز المحدودة |
|
طراز المحرك |
KTA50-G3 |
|
عدد الاسطوانات |
12 |
|
دورة |
4 دورة |
| نسبة الضغط |
13.9:1 |
|
التجويف × الشوط |
159 × 159 ملم |
|
الطاقة في خرج الطاقة (إجمالي) الطاقة الأولية (كيلوواط) |
1097 |
|
الطاقة في خرج الطاقة (إجمالي) الطاقة الاحتياطية (كيلوواط) |
1227 |
| استهلاك الوقود عند 100% من الحمل الكامل (لتر/ساعة) | 274 |
|
الإزاحة (لتر) |
50.3 لتر |
|
الطموح |
شاحن توربيني ومبرد لاحق |
|
سرعة المحرك والتردد |
50 هرتز/1500 دورة في الدقيقة، 60 هرتز/1800 دورة في الدقيقة |
|
منظم سرعة المحرك |
الحاكم الكهربائي |
|
نوع منظف الهواء |
عنصر قابل للاستبدال جاف |
|
نظام حقن الوقود |
مباشر |
|
استهلاك الوقود |
دعم الخزان اليومي الخارجي مع التعبئة الخلفية |
|
سعة خزان الوقود |
خزان مولد مدمج أكبر من أو يساوي 3000 لتر |
|
نظام فلتر الوقود |
يجب أن يكون هناك مرشح أساسي ومرشح ثانوي |
|
مؤشر مستوى محتوى خزان الوقود |
متاح |
|
نظام التبريد |
يجب أن يكون نظام التبريد السائل والضغط مغلقًا |
|
سخان الماء |
متاح |
|
نوع مضخة المياه |
محرك تروس طرد مركزي أو أفضل |
|
فئة دقة منظم السرعة |
الصف الأول |
|
محرك التشغيل |
محرك بدء تشغيل كهربائي 24 فولت تيار مستمر مع نظام بدء وإيقاف |
التشغيل في درجات الحرارة والارتفاعات المرتفعة:
يمكن تشغيل المحرك في:
1800 دورة في الدقيقة حتى 5000 قدم (1500 متر) و104 درجة فهرنهايت (40 درجة مئوية) دون خفض الطاقة.
1500 دورة في الدقيقة حتى 5000 قدم (1500 متر) و104 درجة فهرنهايت (40 درجة مئوية) بدون خفض الطاقة.
للتشغيل المستمر فوق هذه الظروف، يتم تخفيض القيمة بمقدار 4% لكل 1000 قدم (300 متر)، و1% لكل 10 درجات فهرنهايت (2% لكل 11 درجة مئوية).
• المواد الأساسية:
• اللفات:
• إطار:
مصنوعة من الحديد الزهر أو سبيكة الألومنيوم لتحقيق صلابة هيكلية وتبديد فعال للحرارة.
• المواد الأساسية:
رقائق الفولاذ السيليكونية تشبه الجزء الثابت، وهي مُحسّنة لتوزيع التدفق المغناطيسي.
• اللفات:
• رمح:
عمود من الفولاذ المزور مع تشغيل دقيق لتحقيق دوران متوازن وأقل قدر من الاهتزاز.
• الأقطاب والمخمدات:
أقطاب بارزة مع قضبان تخميد متكاملة لتقليل التشوه التوافقي وتحسين الاستقرار.

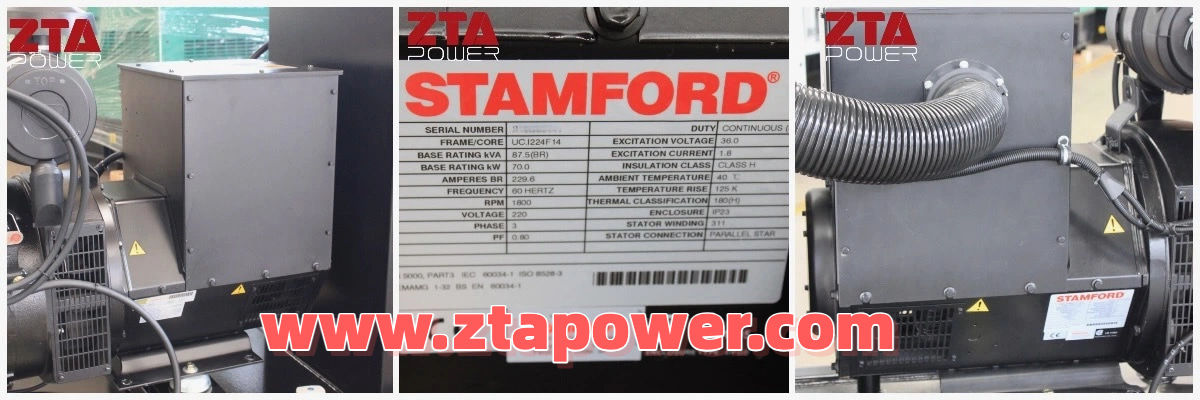

| نموذج مولد ستامفورد | S6L1D-H41 |
| القوة الرئيسية | 1120 كيلو واط/1400 كيلو فولت أمبير |
|
نظام إثارة المولد |
شاشة المولد محمية، مضادة للتنقيط، ذاتية التنظيم، ذاتية الإثارة، خالية من الفرشاة ومتصلة مباشرة بالمحرك. |
|
فئة عزل المولد |
الصف ح |
|
منظم الجهد التلقائي (AVR) |
المعيار المضمن يجب أن يتم التحكم في المولد بواسطة AVR. يجب تركيب AVR في صندوق توصيل المولد ويجب أن تكون جميع المكونات قابلة للوصول والاستبدال. يجب أن يكون منظم الجهد التلقائي من النوع الإلكتروني ثلاثي الطور مع تنظيم دقة لا يزيد عن ±1%. يجب أن يكون AVR من الحالة الصلبة أو أفضل |
|
نوع اتصال المولد |
اتصال النجمة (Y) |
|
مرحلة المولد |
3 مراحل، 4 أسلاك، 4 أقطاب، مجال دوار |
|
نطاق جهد الخرج |
أربعة أسلاك، من خط إلى خط ٤٠٠ فولت ± ٥٪، ومن خط إلى محايد ٢٣٠ فولت ± ٥٪، بتردد ٥٠ هرتز. متصل بشكل نجمي. |
|
عامل القدرة الاسمي |
0.8 |
|
البيانات الكهربائية |
|
|
نظام العزل |
ح |
|
لف الجزء الثابت |
طبقة مزدوجة متحدة المركز |
|
الملعب المتعرج |
ثلثين |
|
أسلاك لف |
12 |
|
رقم اللف |
311/312 |
|
عدد الأقطاب |
4 |
|
تصنيف IP |
IP23 |
|
تخفيضات الأسعار |
جميع القيم المدرجة أعلاه تخضع للتخفيضات التالية: - 3% لكل 500 متر يتجاوز بها ارتفاع التشغيل 1000 متر فوق مستوى سطح البحر - 3% لكل 5 درجات مئوية تتجاوز بها درجة الحرارة المحيطة التشغيلية 40 درجة مئوية - بالنسبة لأي ظروف تشغيل أخرى تؤثر على دائرة التبريد، يرجى الرجوع إلى التطبيقات ملاحظة: يجب الرجوع إلى متطلبات التشغيل في بيئة تزيد عن 60 درجة مئوية وارتفاع يتجاوز 4000 متر إلى التطبيقات. |
لوحة التحكم المتقدمة
|
نوع وحدة التحكم |
محرك يعتمد على المعالج الدقيق الرقمي ووحدة تحكم مجموعة المولدات وجميع المعلمات قابلة للضبط ومحمية بكلمة مرور |
|
معلمة العرض |
ضغط زيت المحرك، درجة حرارة سائل التبريد، نسبة مؤشر مستوى الوقود، جهد البطارية، سرعة دوران المحرك في الدقيقة، ساعات التشغيل، فولتات مجموعة المولدات في الطور - محايد ومرحلة الطور، تيار مجموعة المولدات (أمبير)، معامل القدرة، كيلوواط ساعة وكيلوواط، كيلو فولت أمبير، هرتز، الأعطال (الإنذارات) والمزيد. |
|
تحذير/إنذار سمعي بصري |
انخفاض ضغط الزيت، ودرجة حرارة سائل التبريد عالية، وانخفاض جهد البطارية، وانخفاض مستوى الوقود |
|
فئة عزل المولد |
الصف ح |
|
نظام التحكم |
تأخير بدء المؤقت توقف التأخير يجب أن تكون وحدة تحكم محرك المعالج الدقيق لإعادة ضبط العمود المرفقي رمزية ومكتوبة من. |
|
إيقاف تشغيل المحرك |
يجب إيقاف تشغيل المحرك في أي من الحالات التالية: زيادة تحميل المولد، انخفاض الجهد أو الجهد الزائد، انخفاض التردد أو التردد الزائد، زيادة دوران المحرك، انخفاض ضغط الزيت، ارتفاع درجة حرارة سائل التبريد، زيادة سرعة المحرك أو انخفاض سرعته، انخفاض مستوى الوقود، فترة ساعات الصيانة والتوقف في حالات الطوارئ. |

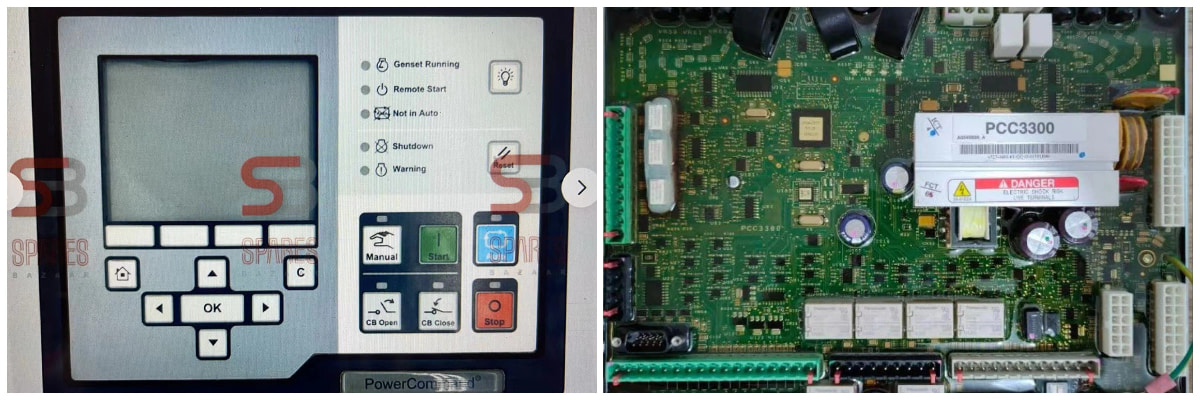

لوحة التحكم Power Command 3.3 (اختياري)
ورقة المواصفات
نظام التحكم Power Command® هو نظام مراقبة وقياس وتحكم للمولدات الكهربائية يعتمد على معالج دقيق، مصمم لتلبية متطلبات المولدات الكهربائية الحديثة التي تعمل بالمحركات. يوفر دمج جميع وظائف التحكم في نظام تحكم واحد موثوقية وأداءً أفضل، مقارنةً بأنظمة التحكم التقليدية في المولدات الكهربائية. صُممت هذه الأنظمة واختُبرت لتلائم البيئات القاسية التي تُستخدم فيها المولدات عادةً.
وصف
وحدة تحكم المولدات PowerCommand مناسبة للاستخدام مع مجموعة واسعة من مولدات الديزل ومولدات الغاز الطبيعي التي تعمل بالوقود الهزيل في تطبيقات التوازي. تتوافق وحدة التحكم مع نمط الإثارة التحويلي أو PMG. وهي مناسبة للاستخدام مع المولدات القابلة أو غير القابلة لإعادة التوصيل، ويمكن تهيئتها لأي تردد وجهد وتوصيل طاقة من 120 إلى 600 فولت تيار متردد من خط إلى خط، ومن 601 إلى 45,000 فولت تيار متردد مع محول جهد خارجي. تُستمد طاقة نظام التحكم هذا من المولد. بطاريات بدء التشغيل. تعمل وظائف التحكم ضمن نطاق جهد يتراوح بين 8 و30 فولت تيار مستمر.
ميزة :
• تشغيل البطارية 12 و 24 فولت تيار مستمر.
• تنظيم الجهد الرقمي - منظم جهد ثلاثي الطور من نوع FET بموجة كاملة، متوافق مع أنظمة التحويلة أو PMG. الاستشعار ثلاثي الطور.
• اتصالات محرك السلطة الكاملة (حيثما ينطبق ذلك)
- يوفر الاتصال والتحكم مع وحدة التحكم في المحرك (ECM).
• حماية AmpSentry™ - لحماية حقيقية من التيار الزائد للمولد.
• مراقبة المولدات - مراقبة حالة جميع وظائف المحرك والمولد الحرجة.
• قياس المولدات الرقمية (التيار المتردد والتيار المستمر).
• نظام مراقبة بطارية المولدات لاستشعار حالة البطارية الضعيفة والتحذير منها.
• قابلة للتكوين لقياس التيار المتردد أحادي الطور أو ثلاثي الطور.
• بدء تشغيل المحرك - يتضمن برامج تشغيل التتابع للمبتدئين، وإيقاف تشغيل الوقود (FSO)، وقوة شمعة التوهج/إشعال الشرارة وتطبيقات المفتاح B+.
• حماية المولد الكهربائي – حماية المحرك والمولد الكهربائي.
• ساعة الوقت الحقيقي لتسجيل وقت الخطأ والحدث.
• تعمل ساعة التمرين ووقت البدء/التوقف في اليوم على بدء الاختبار مع أو بدون حمل، أو جلسة حمل أساسي أو جلسة حلاقة الذروة.
• يوفر التحكم في نقل الطاقة الرقمي (AMF) عملية نقل الحمل في أوضاع الانتقال المفتوح أو الانتقال المغلق أو النقل الناعم (المنحدر).
• يُنظّم التوصيل المتوازي الممتد (الذروة/الحمل الأساسي) خرج الطاقة الفعلية والتفاعلية للمولد الكهربائي أثناء توصيله بالتوازي مع شركة المرافق. يمكن تنظيم الطاقة إما عند نقطة مراقبة المولد الكهربائي أو عند نقطة مراقبة ناقل الطاقة.
• مزامنة التردد الرقمي ومطابقة الجهد.
• مشاركة الحمل المتزامنة
• التحكم في انخفاض KW و KVAR
• فحص المزامنة - تحتوي وظيفة فحص المزامنة على تعديلات لنافذة زاوية الطور، ونافذة الجهد، ونافذة التردد، وتأخير الوقت.
• قياس وحماية حافلة المرافق/التيار المتردد
• إمكانية الخدمة المتقدمة - باستخدام InPower™، وهي أداة خدمة برمجية تعتمد على الكمبيوتر الشخصي.
• حماية البيئة - تم تصميم نظام التحكم للعمل بشكل موثوق في البيئات القاسية.
لوحة التحكم الرئيسية عبارة عن وحدة مغلفة بالكامل ومحمية من العناصر.
• واجهة ModBus للربط مع معدات العميل.
• مدخلات ومخرجات قابلة للتكوين - أربعة مدخلات منفصلة وأربعة مخرجات مرحل اتصال جاف.
• الضمان والخدمة - مدعومة بضمان شامل وشبكة خدمة موزعين عالمية.
• الشهادات - مناسبة للاستخدام في مجموعات المولدات المصممة والمصنعة والمختبرة والمعتمدة وفقًا للمعايير ذات الصلة UL وNFPA وISO وIEC وMil Std. وCE.
وظائف التحكم الأساسية
قدرة واجهة الإنسان والآلة
الخيارات - خيارات HMI المحلية والبعيدة
تعديلات المشغل - يتضمن HMI أحكامًا لـ
العديد من وظائف الإعداد والتعديل.
بيانات أجهزة المولدات الكهربائية - الوصول إلى وحدة التحكم و
رقم جزء البرنامج، تصنيف المولد الكهربائي بالكيلو فولت أمبير والمولد الكهربائي
يتم توفير رقم الطراز من HMI أو InPower.
سجلات البيانات - تتضمن وقت تشغيل المحرك، ووقت تشغيل وحدة التحكم،
عدد محاولات التشغيل، وإجمالي الكيلوواط/ساعة، ونمط الحمل. (بيانات سجلات التحكم تُشير إلى ساعات التشغيل كنسبة مئوية من الحمل المُصنّف بالكيلوواط، بزيادات قدرها 5%). تُعرض البيانات على لوحة التشغيل بناءً على إجمالي ساعات تشغيل المولد.
سجل الأعطال - يوفر سجلاً بأحدث حالات الأعطال مع تاريخ ووقت التحكم. يُخزَّن ما يصل إلى 32 حدثًا في ذاكرة التحكم غير المتطايرة.
بيانات المولد
- الجهد (أحادي أو ثلاثي الطور من خط إلى خط وخط محايد النغمة)
- التيار (أحادي أو ثلاثي الطور)
- كيلووات، KVAR، عامل الطاقة، KVA (ثلاث مراحل وإجمالي)
- تكرار
مواصفات الحاوية الصامتة 40 قدمًا
|
مظلة الحماية من الطقس |
يجب أن يتم تصنيعها من صفائح معدنية مطلية بالزنك أو أفضل والتي يجب أن تلبي معايير NEMA من النوع 3 مع أبواب مفصلية وقابلة للقفل بالمفتاح. |
|
مجموعة مولدات من النوع المغلق |
يجب أن يتم تحديده مع تخفيف الصوت عند 7 أمتار وعند الحمل الكامل ≤ 85 ديسيبل. |
| القطب | 3P |
توريد المستندات
يجب أن تكون المستندات التالية متاحة إما بشكل فردي أو يجب الإشارة إليها في أدلة الخدمة والصيانة
|
المحرك والمولد
|
1) دليل الوصف (التشغيل) 2) أدلة الخدمة والصيانة 3) دليل قطع الغيار |
