محطات UVW على المولد

تُمثِّل أطراف لفّ التيار المتردد ثلاثية الطور، والتي تُستخدم عادةً في توصيلات النجمة (Y) أو دلتا (Δ). يجب اختيار طريقة التوصيل بناءً على قدرة المحرك ومتطلباته، مع مراعاة تسلسل الطور وسلامة العزل.

مبدأ التوصيل

تعريف UVW: U وV وW هي معرفات لمحطات اللف ثلاثية الطور، المقابلة للمراحل الثلاث (L1، L2، L3) لمصدر الطاقة.

طرق الاتصال

توصيل نجمي (Y): وصّل أطراف التوصيل الثلاثة U2، V2، W2 لتكوين نقطة محايدة، ثم وصّل أسلاك التغذية من مصدر الطاقة بالأسلاك U1، V1، W1 على التوالي. هذا مناسب للأحمال الخفيفة أو في الحالات ذات تيار بدء التشغيل المنخفض.

توصيل دلتا (Δ): وصّل الأطراف على التوالي (U1 إلى W2، V1 إلى U2، W1 إلى V2)، ثم وصّل الأسلاك الكهربائية الحية من مصدر الطاقة بنقاط التوصيل هذه. هذا مناسب للأحمال الثقيلة أو الحالات التي تتطلب عزم دوران عالٍ.

خطوات التوصيل

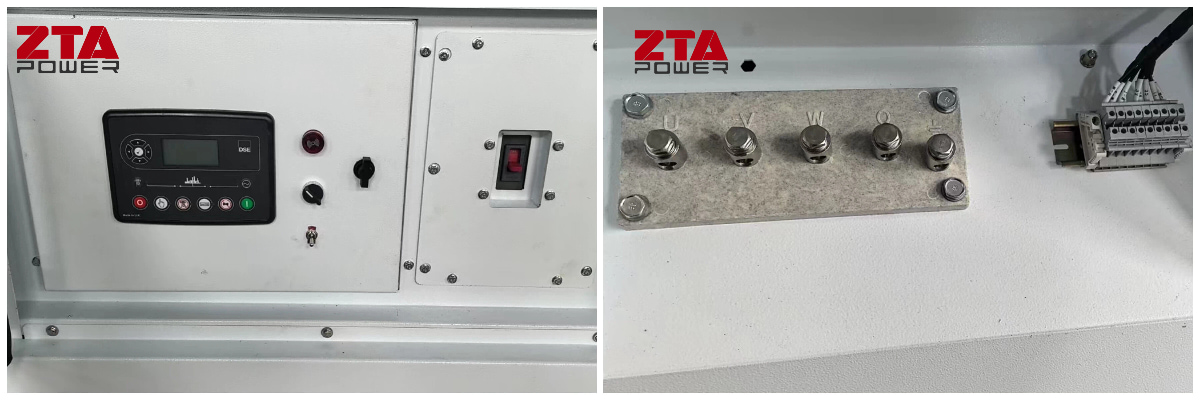

تحديد المحطات الطرفية: يحتوي صندوق المحطات الطرفية على نقاط البداية U1، V1، W1، ونقاط النهاية U2، V2، W2. تأكد من تسلسل التعريف.

حدد طريقة الاتصال:

بالنسبة للنجمة: قم بتوصيل U2، V2، W2 معًا؛ قم بتوصيل الأسلاك الحية بـ U1، V1، W1.

بالنسبة لدلتا: قم بتوصيل U1 إلى W2، وV1 إلى U2، وW1 إلى V2؛ قم بتوصيل الأسلاك الحية بنقاط الوصل هذه.

التشغيل الآمن: نفّذ جميع الأعمال بعد فصل التيار الكهربائي. استخدم أدوات معزولة وتأكد من إحكام ربط جميع البراغي.

احتياطات

مطابقة تسلسل الطور: يجب أن يتطابق تسلسل طور مصدر الطاقة مع المؤشر الموجود على لوحة اسم المحرك لمنع العكس أو التلف.

سلامة العزل: تحقق من عزل الأسلاك والمحطات قبل التشغيل لمنع حدوث ماس كهربائي أو صدمات كهربائية.

التوصيلات الآمنة: تأكد من أن جميع نقاط التوصيل ثابتة وموثوقة لتجنب ارتفاع درجة الحرارة المحلية الناجمة عن جهات الاتصال المفكوكة.

الامتثال للمواصفات: اتبع بدقة مخططات الأسلاك والتعليمات المقدمة من قبل شركة تصنيع المولدات .

التكيف مع الطاقة: يتم عادةً تكوين المحركات ذات القدرة العالية (على سبيل المثال، أعلى من 7.5 كيلو وات) في اتصال دلتا بشكل افتراضي.

اختبار المقاومة: يجب قياس المقاومة بين اللفات قبل التوصيل الكهربائي للتأكد من عدم وجود ماس كهربائي أو دائرة مفتوحة.
