نقاط الجودة لتوصيل كابلات مجموعات مولدات الديزل

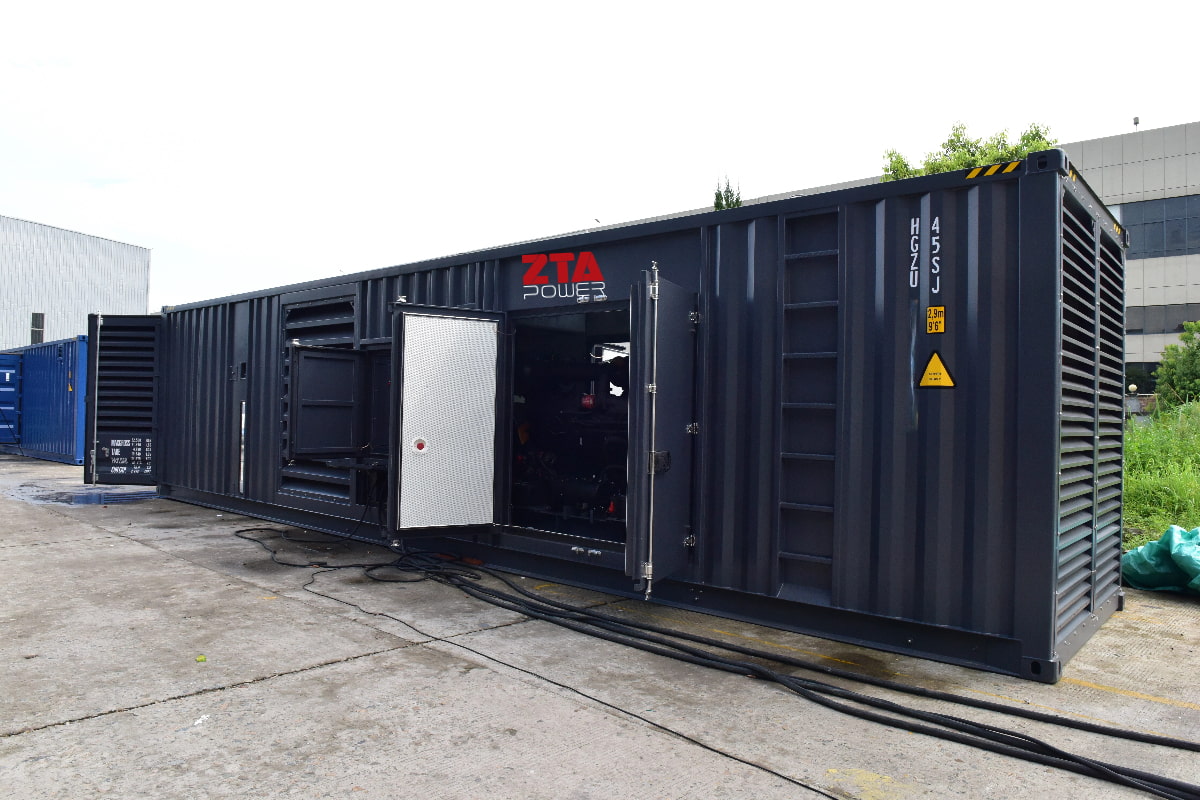

متطلبات الجودة لكابلات التوصيل الخاصة بـ مجموعة مولدات الديزل تُعدّ كابلات التوصيل بالغة الأهمية لأنها تؤثر بشكل مباشر على سلامة وموثوقية واستقرار وعمر نظام إمداد الطاقة بأكمله. قد يؤدي استخدام كابلات غير مطابقة للمواصفات إلى انخفاض مفرط في الجهد، وارتفاع درجة حرارة الكابلات، وحتى أضرار جسيمة كالحرائق. لذا، يجب أن تتوافق كابلات التوصيل الخاصة بمجموعات مولدات الديزل مع متطلبات المعايير الدولية ذات الصلة. في حال وجود تعارض مع متطلبات هيئة إمداد الطاقة المحلية فيما يتعلق بالعلامة التجارية، أو الطراز، أو اللون، وما إلى ذلك، يُعتدّ بمتطلبات هيئة إمداد الطاقة المحلية. أما بالنسبة للأنواع مثل ZA-YJV، وZA-YJV22، وNH-YJV، وWDZA-YJV، وNH-KVV، وWDZA-BYJ، وWDZA-YJY، غير المحددة ضمن أنواع كابلات توصيل مولدات الديزل بموجب معيار YD/T1173، فيجب تنفيذها وفقًا للمعايير ذات الصلة مثل GB/T12706، وGB/T19666، وJB-T10491، وGB/T9330، وGB/T5023.

(1) مساحة المقطع العرضي: تُعد هذه إحدى أهم المعايير. يجب حساب مساحة المقطع العرضي بدقة بناءً على تيار الخرج المقنن لمجموعة المولدات، وطول الكابل، وانخفاض الجهد المسموح به.

(2) مبدأ بسيط: عند تلبية متطلبات انخفاض الجهد، يُفضّل أن تكون القيمة أكبر من القيمة المطلوبة. يُوصى عمومًا بأن تتراوح كثافة التيار بين 2 و4 أمبير/مم²، وذلك حسب طريقة التركيب ودرجة حرارة التشغيل المحيطة.

(3) تصنيف الجهد: يجب أن يكون تصنيف جهد طبقة العزل أعلى من الجهد المقنن لمجموعة المولدات. على سبيل المثال، في نظام 400 فولت، تُستخدم عادةً كابلات بتصنيف 0.6/1 كيلو فولت.

(4) انخفاض الجهد:
يُعدّ هذا مؤشرًا رئيسيًا لقياس كفاءة نقل الطاقة الكهربائية. قد يؤدي انخفاض الجهد المفرط إلى عدم كفاية الجهد عند طرف الحمل، مما يُعرّض التشغيل الطبيعي للمعدات للخطر، بينما تُبدد الطاقة الكهربائية على شكل حرارة في الكابل. عمومًا، يجب ألا يتجاوز إجمالي انخفاض الجهد 3% إلى 5% من الجهد المقنن. في التطبيقات الهندسية العملية، ولترك هامش أمان، تُجرى عادةً تقسيمات أكثر تفصيلًا للتركيب.

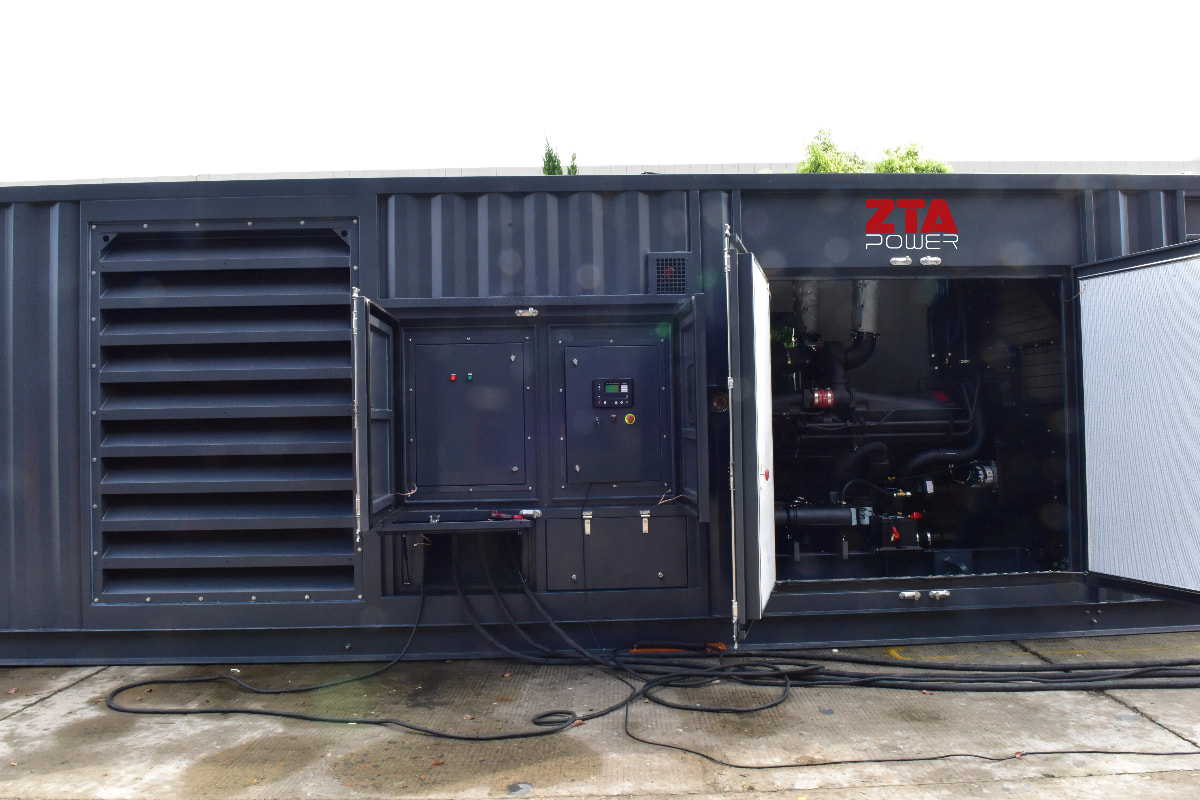

1. كابل التوصيل الرئيسي للمولد (المولد → لوحة المفاتيح الرئيسية / نظام التحويل التلقائي يُوصى بالتحكم في انخفاض الجهد بحيث لا يتجاوز 2%. والسبب هو أنه باعتباره الشريان الرئيسي لإمداد الطاقة، يجب ترك مساحة كافية لانخفاض الجهد في دوائر التوزيع اللاحقة لضمان أن يكون إجمالي انخفاض الجهد في المنشأة بأكملها ضمن النطاق المقبول.
2. نظام إمداد الطاقة بالكامل (من أطراف المولد إلى أبعد جهاز تحميل): يجب ألا يتجاوز إجمالي انخفاض الجهد 5%. ويشمل ذلك مجموع جميع انخفاضات الجهد من الكابل الرئيسي للمولد، وكابلات التوزيع على جميع المستويات، ودوائر التفرع النهائية.

(5) قائد الأوركسترا:

1. يجب أن تكون مادة الموصل من نوع سلك نحاسي دائري ناعم من النوع TR أو من نوع سلك نحاسي دائري ناعم مطلي بالقصدير من النوع TXR.
2. يجب أن تتوافق مقاومة التيار المستمر للأسلاك المفردة عند درجة حرارة 20 درجة مئوية مع أحكام الجدول أدناه.
3. جدول بيانات مرجعي (عنصر نائب).

(6) العزل

1. يجب وضع علامات تعريف واضحة على الكابلات.
2. يجب أن تتوافق قيمة مقاومة العزل مع المعايير ذات الصلة.
3. ينبغي أن يكون أداء العزل مستقراً وموثوقاً.
4. يجب ألا يقل متوسط سمك طبقة عزل كابل التوصيل عن السمك الاسمي، ويجب ألا يقل الحد الأدنى للسمك في أي نقطة عن 90٪ من السمك الاسمي ناقص 0.1 مم.
5. تحديد النواة: يجب تمييز كل نواة معزولة بلون محدد. يجب أن تتوافق طريقة التمييز مع المتطلبات المحلية. سيتلقى مقدم العطاء الفائز متطلبات الألوان من مستخدمي شركة كمنز.
6. الفحص الوسيط: يجب أن تتحمل النوى المعزولة لكابلات توصيل مولد الديزل اختبار تردد الطاقة أو اختبار شرارة التيار المستمر المحدد في المعايير ذات الصلة كفحص وسيط.

(7) الغمد:

1. مادة الغلاف: يجب أن تتمتع بمرونة ممتازة، ومقاومة للزيوت، ومقاومة للتآكل، ومقاومة للعوامل الجوية (الأشعة فوق البنفسجية، والأوزون)، ومقاومة للتمزق، ومقاومة للهب.
2. متطلبات الغلاف: يجب أن يكون الغلاف أملسًا، ومتجانس السماكة، وخاليًا من العيوب كالثقوب والفقاعات. ومن الأفضل أن يتمتع بمرونة فائقة، ومقاومة لزيت مولدات الديزل من نوع Cummins، ومقاومة للتآكل، ومقاومة للعوامل الجوية (الأشعة فوق البنفسجية، والأوزون)، ومقاومة للتمزق، ومقاومة للاشتعال، مما يجعله عمليًا للغاية للاستخدام في النقل والجر والبيئات الخارجية المعقدة.
3. سُمك الغلاف: يجب أن يتوافق السُمك الاسمي لغلاف الكابل مع الأحكام. بالنسبة للكابلات غير المدرعة، يجب ألا يقل الحد الأدنى لسُمك الغلاف في أي نقطة عن 85% من السُمك الاسمي ناقص 0.1 مم؛ أما بالنسبة للكابلات المدرعة، فيجب ألا يقل الحد الأدنى لسُمك الغلاف في أي نقطة عن 80% من السُمك الاسمي ناقص 0.2 مم.
4. المكونات الداخلية للغلاف: بالنسبة للكابلات التي يكون غلافها على اتصال مباشر بالعازل أو الغطاء الداخلي، يجب ألا يلتصق غلاف الكابل بالعازل أو الغطاء الداخلي. يمكن استخدام مسحوق التلك أو مواد أخرى تفي بمتطلبات أداء الكابل كفاصل بين العازل أو الغطاء الداخلي والغلاف.
5. لون الغلاف: عادةً ما يكون أسود، لأن الكربون الأسود يوفر مقاومة ممتازة للأشعة فوق البنفسجية.
6. طبقة الحماية (للسعة الكبيرة أو الإرسال لمسافات طويلة): إذا كانت البيئة بها تداخل كهرومغناطيسي قوي، أو لتقليل الإشعاع الكهرومغناطيسي للكابل نفسه إلى الخارج، ففكر في استخدام كابلات ذات جديلة من الأسلاك النحاسية أو شريط حماية من النحاس.

(8) المتطلبات الفنية الأخرى:

1. تحديد النوع: يتكون تحديد نوع كابلات توصيل مولدات الديزل من ستة أجزاء: رمز خصائص الاحتراق، ورمز السلسلة، ورمز مادة العزل، ورمز مادة الغلاف، ورمز الغطاء الخارجي، ورمز درجة حرارة التشغيل. ويجب أن يتوافق هيكلها مع متطلبات المواصفات ذات الصلة.
2. نوع الكابل: يجب أن يتوافق عدد الموصلات ومساحة المقطع العرضي الاسمية والجهد المقنن لكابل توصيل مولد الديزل مع متطلبات المواصفات ذات الصلة.
3. الحد الأدنى لنصف قطر الانحناء أثناء التركيب: يجب ألا يقل عن 8 أضعاف القطر الخارجي لكابل توصيل مولد الديزل للأنواع غير المدرعة، ولا يقل عن 15 ضعف القطر الخارجي للأنواع المدرعة.
4. مقاومة الزيت: قد تتواجد بقع زيت حول مجموعة المولد. يجب أن يتمتع غلاف الكابل بمقاومة جيدة للزيوت المعدنية لمنع انتفاخه أو تشوهه أو تلفه مع مرور الوقت.

(9) توصيات الاختيار:
لضمان جودة الكابلات التي تربط مولدات الديزل، يُنصح باستخدام كابلات مرنة مغلفة بالمطاط شديدة التحمل (مثل كابلات YCW وYHZ القياسية). صُممت هذه الكابلات خصيصًا لتزويد الأجهزة الكهربائية المتنقلة بالطاقة. في حال تثبيت الكابلات بشكل دائم في قنوات أو مواسير الكابلات في بيئة مناسبة، يمكن استخدام كابلات الطاقة من نوع VV أو YJV، ولكن مرونتها أقل بكثير من الكابلات المغلفة بالمطاط. باختصار، يكمن المبدأ الأساسي لاختيار كابلات التوصيل لمولدات الديزل في استخدام "كابلات مرنة ذات مساحة مقطع عرضي كبيرة كافية، وموصلات نحاسية نقية، وغلاف مطاطي شديد التحمل"، مع التأكد من مطابقتها لمعايير السلامة. تجنب التوفير في هذا الجانب لتجنب الخسائر الناتجة عن نقص الجودة.
