كيفية حساب معامل القدرة للمولد وتصحيحه وتحسينه؟

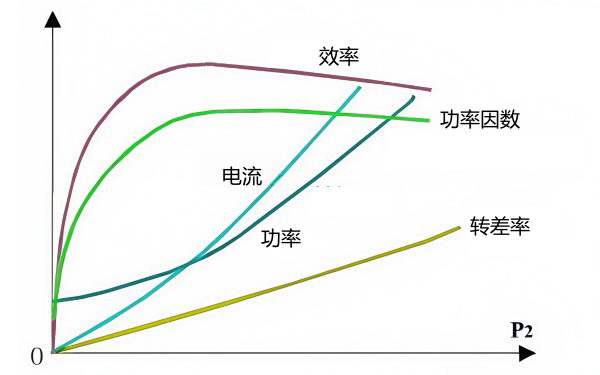

عامل القدرة

يُعدّ معامل القدرة (PF) مؤشرًا أساسيًا في مولدات الديزل لقياس كفاءة استخدام الطاقة الكهربائية. وهو يُمثل نسبة القدرة الفعالة إلى القدرة الظاهرية، ويعكس مدى فعالية استخدام الطاقة الكهربائية، ويُعبّر عنه عادةً كنسبة مئوية أو عدد عشري. مولد كومينز تتضمن هذه الوثيقة تفاصيل طرق الحساب والتصحيح والتحسين لمعامل القدرة للرجوع إليها من قبل المهندسين الكهربائيين.

أولا: تعريف وحساب معامل القدرة

1. تعريف معامل القدرة
يتم تعريف عامل القدرة على النحو التالي:
معامل القدرة = القدرة الفعالة (P) / القدرة الظاهرية (S)
(1) القدرة الفعالة (P): هي القدرة التي تقوم فعليًا بالعمل، وتقاس بالواط (W).
(2) القدرة الظاهرية (S): هي حاصل ضرب الجهد في التيار، وتقاس بالفولت أمبير (VA).
تتراوح قيمة معامل القدرة بين ٠ و١ (أو من ٠٪ إلى ١٠٠٪). كلما اقترب معامل القدرة من ١، زادت كفاءة استخدام الطاقة الكهربائية.

2. حساب معامل القدرة
صيغة حساب معامل القدرة (PF) هي:
PF = P / S
أين: P ------ القدرة الفعالة (الوحدة: واط، وات)؛ S ------ القدرة الظاهرية (الوحدة: فولت أمبير، فولت أمبير)
يمكن أيضًا حسابه باستخدام جيب تمام زاوية فرق الطور (θ) بين الجهد والتيار:
PF = cos(θ)

3. المعنى الفيزيائي لعامل القدرة
(1) في ظل الظروف المثالية، يكون الجهد والتيار في نفس الطور، وعامل القدرة هو 1، مما يشير إلى أن الطاقة الكهربائية يتم استخدامها بالكامل بشكل فعال.
(2) في الدوائر العملية، بسبب وجود أحمال حثية أو سعوية، يوجد فرق طور (θ) بين الجهد والتيار، مما يتسبب في أن يكون عامل القدرة أقل من 1. في هذه الحالة، توجد القدرة التفاعلية (Q) في الدائرة، مما يقلل من كفاءة استخدام الطاقة الكهربائية.

4. تصنيف معامل القدرة
بناءً على خصائص الحمل، يمكن تقسيم عامل القدرة إلى:
(١) معامل القدرة المتأخر: شائع في الأحمال الحثية (مثل المحركات والمحولات). يتأخر التيار عن الجهد، وتكون زاوية فرق الطور θ موجبة.
(2) معامل القدرة الرئيسي: شائع في الأحمال السعوية (مثل المكثفات). التيار يسبق الجهد، وزاوية فرق الطور θ سالبة.

5. أهمية معامل القدرة
(1) كفاءة الطاقة: يشير معامل القدرة المنخفض إلى نسبة أعلى من الطاقة التفاعلية في النظام، مما يؤدي إلى هدر أكثر خطورة للطاقة الكهربائية.
(2) سعة المعدات: يؤدي انخفاض معامل القدرة إلى زيادة القدرة الظاهرية، مما يؤدي إلى زيادة سعة المعدات المطلوبة.
(3) خسائر الخطوط: يؤدي انخفاض معامل القدرة إلى زيادة تيار الخطوط، مما يؤدي إلى زيادة خسائر الخطوط وتوليد الحرارة.
(4) تكاليف الكهرباء: تفرض العديد من شركات الطاقة رسومًا إضافية على المستخدمين ذوي معامل القدرة المنخفض.

6. مثال على معامل القدرة
افترض أن مجموعة مولدات الديزل أحادية الطور لها جهد 220 فولت، وتيار 10 أمبير، وقوة نشطة 1.5 كيلو وات، إذن:
(1) القدرة الظاهرية: S = V × I = 220 × 10 = 2200 VA.
(2) معامل القدرة: PF = P / S = 1500 / 2200 ≈ 0.68 (أو 68%).

II. تصحيح معامل القدرة

عادةً ما يتم تصحيح معامل القدرة عن طريق تعويض القدرة التفاعلية. من الطرق الشائعة:

1. المكثفات المتوازية
(1) المبدأ: توفر المكثفات القدرة التفاعلية الرائدة لتعويض القدرة التفاعلية المتأخرة للأحمال الحثية.
(2) التطبيق: مناسب للمولدات والمحولات والأحمال الحثية الأخرى.

2. المكثفات المتزامنة
(1) المبدأ: عن طريق ضبط تيار الإثارة، يمكن للمولد المتزامن توفير طاقة تفاعلية متقدمة أو متأخرة.
(2) التطبيق: مناسب للتطبيقات الصناعية الكبيرة أو مجموعات مولدات الديزل.

3. معوض التباين الثابت (SVC)
(1) المبدأ: يستخدم المفاعلات والمكثفات التي يتم التحكم بها بواسطة الثايرستور للتعويض ديناميكيًا عن القدرة التفاعلية.
(2) التطبيق: مناسب للمواقف التي تتطلب تعويضًا سريعًا للقدرة التفاعلية.

ثالثًا. تحسين وتأثيرات معامل القدرة

1. طرق تحسين معامل القدرة
لا يقتصر تحسين معامل القدرة على تعزيز كفاءة النظام فحسب، بل يُقلل أيضًا من الخسائر وتكاليف الكهرباء. من الطرق الشائعة:
(1) تحسين تشغيل المعدات: تجنب تشغيل المعدات بدون تحميل أو بحمل خفيف مثل المولدات لتقليل استهلاك الطاقة التفاعلية.
(2) استخدام المعدات عالية الكفاءة: اختر المولدات والمحولات عالية الكفاءة، لتقليل الطلب على الطاقة التفاعلية.
(3) التصميم العقلاني لمولدات الديزل: التخطيط لنظام توزيع الطاقة بشكل عقلاني، وتقليل نقل الطاقة لمسافات طويلة، وخفض خسائر الخطوط.
(4) الصيانة الدورية: قم بفحص مجموعات مولدات الديزل ونظام توزيع الطاقة بشكل منتظم للتأكد من أن معدات التعويض مثل المكثفات تعمل بشكل طبيعي.

2. الفوائد الاقتصادية لتصحيح معامل القدرة
(1) انخفاض تكاليف الكهرباء: يعمل معامل القدرة المرتفع على تقليل خسائر الطاقة التفاعلية، مما يؤدي إلى خفض تكاليف الكهرباء.
(2) تحسين استخدام المعدات: يؤدي تحسين معامل القدرة إلى زيادة سعة النظام، مما يقلل من الاستثمار في المعدات.
(3) تقليل خسائر الخطوط: يعمل عامل القدرة العالي على خفض تيار الخطوط، مما يقلل الخسائر ويطيل عمر المعدات.

ملخص:
يُعدّ معامل القدرة مؤشرًا رئيسيًا لقياس كفاءة استخدام الطاقة الكهربائية، ويُعرّف بأنه نسبة القدرة الفعالة إلى القدرة الظاهرية. لذلك، يُعدّ حساب معامل القدرة وتصحيحه وتحسينه خطواتٍ أساسيةً في تحسين أداء مولدات الديزل. فمن خلال التصحيح والتحسين المنطقيين لمعامل القدرة، يُمكن تقليل خسائر القدرة التفاعلية، وزيادة الكفاءة التشغيلية. مجموعات مولدات الديزل يمكن تحسينها، ويمكن خفض تكاليف الكهرباء.
