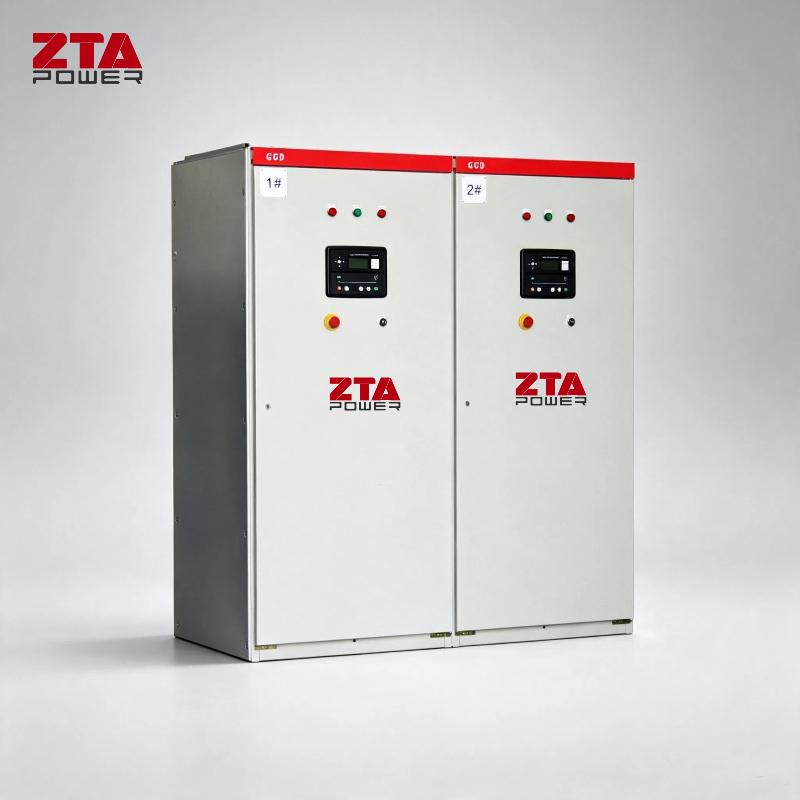

لوحة مزامنة وحدة التحكم Deepsea 8610 في مجموعة المولدات

لوحة مزامنة وحدة التحكم Deepsea 8610 في مجموعة المولدات

تم تصنيع وحدة التحكم المعتمدة على المعالج الدقيق Deepsea 8610 في المملكة المتحدة وفقًا للمعايير الصناعية، وتضمن مشاركة دقيقة للحمل ومزامنة التردد لتطبيقات الطاقة المهمة.

صُممت سلسلة DSE8610 لتوفير مستويات أداء مختلفة عبر منصة مشتركة. هذا يتيح لمصنعي المولدات مرونة أكبر في اختيار وحدة التحكم المناسبة لتطبيق محدد.

تم تصميم وحدة سلسلة DSE8610 للسماح للمشغل ببدء تشغيل المولد وإيقافه، وإذا لزم الأمر، نقل الحمل إلى المولد إما يدويًا (عبر أزرار الضغط المثبتة على الواجهة) أو تلقائيًا.

تتضمن وحدة التحكم ميزات المزامنة ومشاركة التحميل، بالإضافة إلى الحماية اللازمة لمثل هذا النظام.

ويتمتع المستخدم أيضًا بإمكانية عرض معلمات تشغيل النظام عبر شاشة LCD.

مواصفة

إمدادات التيار المستمر

تصنيف الجهد المستمر

8 فولت إلى 35 فولت مستمر

انقطاعات التدوير

قادرة على تحمل 0 فولت لمدة 50 مللي ثانية، مما يوفر

كان العرض 10 فولت على الأقل قبل الانقطاع و

يعود العرض إلى 5 فولت. يتم تحقيق ذلك

بدون الحاجة إلى بطاريات داخلية

أقصى تيار تشغيل

460 مللي أمبير عند 12 فولت، 245 مللي أمبير عند 24 فولت

الحد الأقصى لتيار الاستعداد

375 مللي أمبير عند 12 فولت، 200 مللي أمبير عند 24 فولت

نطاق فشل الشحن/الإثارة

من 0 فولت إلى 35 فولت

المخرجات

المخرج أ (الوقود)

15 أمبير تيار مستمر عند جهد الإمداد

المخرج ب (الكرنك)

15 أمبير تيار مستمر عند جهد الإمداد

المخرجات ج و د

8 أمبير تيار متردد عند 250 فولت تيار متردد (خالي من الفولت)

المخرجات المساعدة E،F،G

2 أمبير تيار مستمر عند جهد الإمداد

مولد وحافلة

نطاق الجهد

15 فولت إلى 333 فولت تيار متردد (LN)

نطاق التردد

3.5 هرتز إلى 75 هرتز

التقاط مغناطيسي

نطاق الجهد

+/- 0.5 فولت إلى 70 فولت

نطاق التردد

10000 هرتز (الحد الأقصى)

تحكم الحاكم المدمج

الحد الأدنى لمقاومة الحمل

1000 أوم

معزولة تماما

كسب الجهد

من 0 فولت إلى 10 فولت تيار مستمر

معزولة تماما

جهد الإزاحة

+/- 10 فولت تيار مستمر

معزولة تماما

التحكم المدمج في AVR

الحد الأدنى لمقاومة الحمل

1000 أوم

معزولة تماما

كسب الجهد

من 0 فولت إلى 10 فولت تيار مستمر

معزولة تماما

جهد الإزاحة

+/- 10 فولت تيار مستمر

معزولة تماما

أبعاد

إجمالي

240 مم × 172 مم × 57 مم

9.4 بوصة × 6.8 بوصة × 2.2 بوصة

فتحة اللوحة

220 مم × 160 مم

8.7 بوصة × 6.3 بوصة

الميزات الرئيسية

• تقاسم الأحمال الشاملالقدرات

• مدخلات قابلة للتكوين (11)

• مخرجات قابلة للتكوين (8)

• قياس الجهد

• منظم الجهد المدمج وجهاز التحكم في التيار المتردديتحكم

• إنذارات زيادة الحمل بالكيلوواط

• كهرباء شاملةحماية

• التقاط مغناطيسي

• قدرة المحرك الإلكترونية

• جهاز التحكم عن بعد RS232 و RS485

الاتصالات

• مودبوس RTU

• وظيفة PLC

• مؤقت تمارين متعددة الأحداث

• شاشة عرض نصية LCD بإضاءة خلفية مكونة من 4 أسطر

• لغات عرض متعددة

• بدء التشغيل التلقائي/بدء التشغيل اليدوي

• إنذار صوتي

• مؤشرات LED ثابتة ومرنة

• سجل الأحداث (250)

• حماية المحرك

• إشعار بحالة الخطأ إلى جهاز كمبيوتر مخصص

• تركيب اللوحة الأمامية

• اللوحة الأمامية المحمية

برمجة

• تكوين الكمبيوتر الشخصي

• أجهزة إنذار ومؤقتات قابلة للتكوين

• بدء وإيقاف قابلان للتكوينالمؤقتات

• رسائل تنبيه عبر الرسائل النصية القصيرة

• المراقبة عن بعد

• متوافق مع سلسلة DSE8700

الفوائد الرئيسية

• يمكن استخدام RS232 و RS485في نفس الوقت

• اتصال DSENet لـ توسيع النظام

• وظيفة PLC

• استشعار الجهد التلقائي

• دعم حمل الدمية بخمس خطوات

• دعم التخلص من الأحمال بخمس خطوات

• عدد كبير من المدخلات و المخرجات

• دعم اللغة العالمية

• مجموعة برامج تكوين الكمبيوتر الشخصي

• اتصال USB مباشر بالكمبيوتر الشخصي

• مراقبة الإيثرنت

• مضيف USB

• تسجيل البيانات والاتجاهات

أجهزة التوسعة

• توسيع LED DSE2548 الوحدة

• توسيع الإدخال DSE2130 الوحدة

• توسيع الناتج DSE2157 الوحدة

• موسع CAN/MSC DSE124
