تشغيل مجموعة مولدات الديزل بالتوازي

معنى تشغيل مجموعة مولدات الديزل بالتوازي

I. المبادئ الأساسية لتشغيل مجموعة مولدات الديزل بالتوازي

يو ك د هـ هـ ص س هـ أ 8 6 1 0

يكمن جوهر التشغيل المتوازي في استخدام وحدة تحكم تزامن لضمان ثبات جهد الخرج والتردد وزاوية الطور لمجموعات المولدات المتعددة، مما يسمح بتوصيلها بأمان بنظام قضبان التوصيل نفسه. تشمل التقنيات الرئيسية ما يلي:

مزامنة الجهد: قبل التشغيل المتوازي، يجب ضبط انحراف جهد الخرج لكل وحدة ضمن ±0.5% (وفقًا لمعايير IEEE 1547). قد يؤدي عدم القيام بذلك إلى تيارات دائرية تُلحق الضرر بالمعدات.

مزامنة التردد: يجب التحكم في فرق التردد ضمن ±0.1 هرتز، ويتم تحقيق ذلك عادةً من خلال منظمات السرعة الإلكترونية التي تضبط سرعة محرك الديزل في الوقت الفعلي.

مزامنة زاوية الطور: يجب أن يكون فرق الطور أقل من ±5°، ويتم تحقيق ذلك من خلال المطابقة الدقيقة عبر أجهزة الكشف عن المزامنة (مثل أجهزة المزامنة أو وحدات التوازي التلقائية).

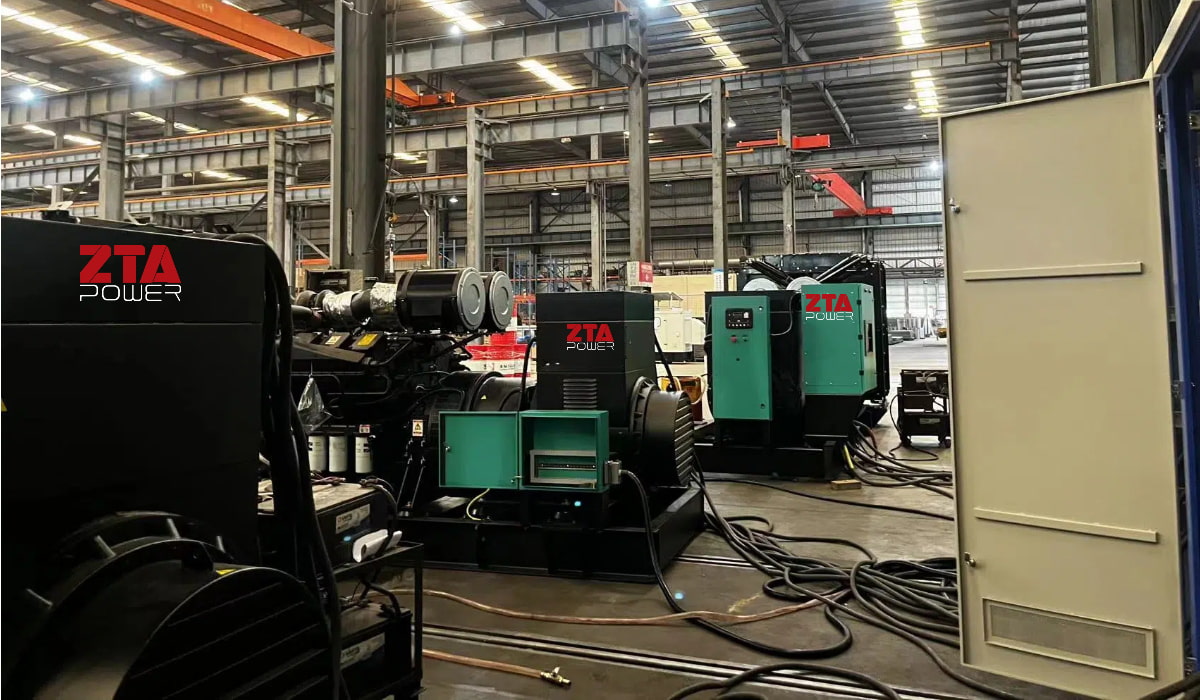

على سبيل المثال، عند تشغيل وحدتين بقدرة ٥٠٠ كيلوواط على التوازي، يمكن أن يصل إجمالي الطاقة الناتجة إلى ١٠٠٠ كيلوواط. مع ذلك، يجب أن يكون خطأ توزيع الحمل بين الوحدتين أقل من ٥٪ (وفقًا للمعيار GB/T ٢٨٢٠.٥-٢٠٠٩) لتجنب التحميل الزائد للوحدة الواحدة.

ثانيًا: الشروط الفنية والإجراءات التشغيلية للتشغيل الموازي

متطلبات الأجهزة:

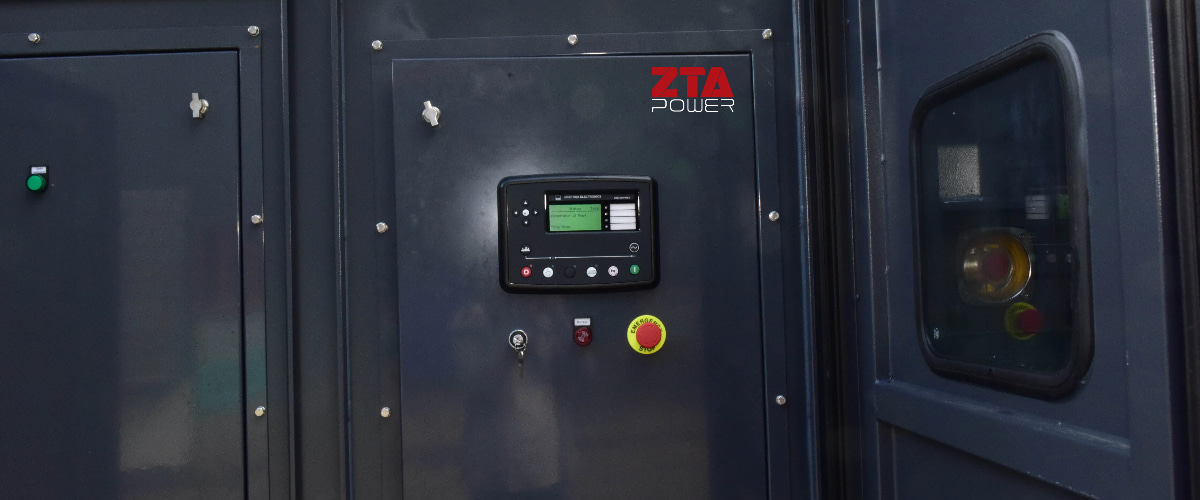

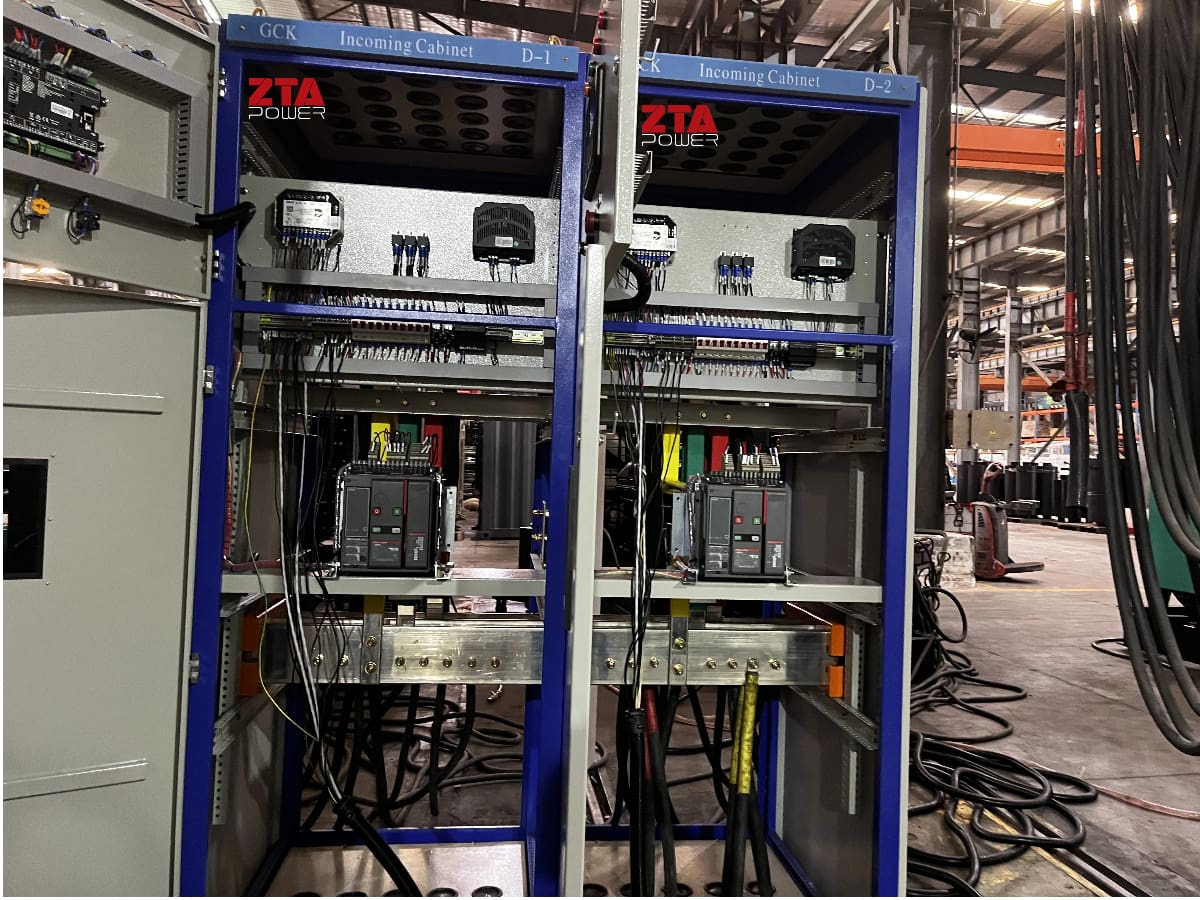

يجب أن تكون مجموعات المولدات مجهزة بلوحة موازية (بما في ذلك المزامنات ووحدات تقاسم الحمل)؛

يجب أن يلبي نظام ناقل الحركة متطلبات سعة الدائرة القصيرة، عادةً بهامش 20% (وفقًا لمعايير IEC 61439).

الخطوات التشغيلية:

فحص المزامنة المسبقة: تأكد من ضغط الزيت ودرجة حرارة الماء الطبيعية لجميع الوحدات، والجهد الثابت بدون تحميل؛

الإغلاق المتزامن: في الوضع اليدوي، أغلق قاطع الدائرة في لحظة تزامن الطور التي تم رصدها عبر منظار المزامنة، أو في الوضع التلقائي، دع وحدة التحكم تكمل العملية؛

توزيع الحمل: بعد التوازي، قم بموازنة توزيع الحمل باستخدام منظمات الطاقة النشطة/التفاعلية.

ثالثًا. سيناريوهات التطبيق ومزايا التشغيل المتوازي

السيناريوهات النموذجية:

مراكز البيانات: يتيح التكوين المتكرر N+1 التبديل السلس في حالة فشل وحدة واحدة؛

أنظمة الطاقة في السفن: تبدأ وحدات متعددة وتتوقف بشكل ديناميكي بناءً على طلب الحمل، مما يوفر الوقود (تظهر الاختبارات الفعلية انخفاضًا بنسبة 15% -20% في استهلاك الوقود).

مقارنة مع تشغيل الوحدة الفردية:

تحسين الموثوقية: يمكن للنظام الموازي الحفاظ على أكثر من 70% من الحمل حتى في حالة فشل إحدى الوحدات؛

التحسين الاقتصادي: تحتاج بعض الوحدات فقط إلى العمل في ظل ظروف التحميل المنخفضة، مما يتجنب ظاهرة "الحصان الكبير يسحب عربة صغيرة".

نقاط الصيانة: قم بمعايرة وحدة التحكم في المزامنة كل 500 ساعة وتحقق من مقاومة عزل الكابل (≥1 MΩ).

يعد التشغيل المتوازي لمجموعة المولدات الديزل نظامًا معقدًا ولكنه عالي الكفاءة مهمة هندسية مؤقتة. الالتزام الصارم بالمواصفات الفنية مطلوب لتحقيق نتائج تشغيلية آمنة ومستقرة واقتصادية.
