يضمن مفتاح التحويل التلقائي (ATS) الخاص بنا استمرار إمداد الطاقة دون انقطاع عن طريق نقل الأحمال الكهربائية تلقائيًا بين شبكة الكهرباء الرئيسية ومولدات الطاقة الاحتياطية أثناء انقطاع التيار الكهربائي
ماركة:
ZTAالبند لا.:
ZATSأمر (موك):
1قسط:
T/T 30%, 70% Before shipmentأصل المنتج:
Chinaمنفذ الشحن:
Xiamen, Chinaمهلة:
1 weeksوزن:

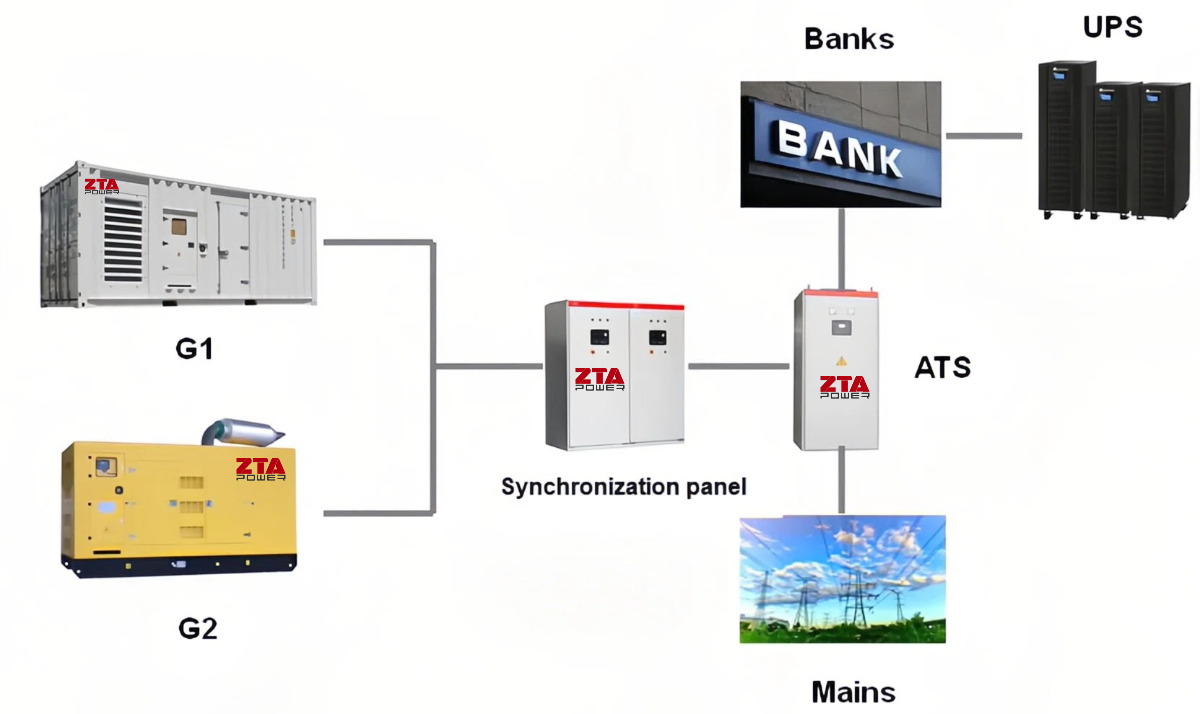

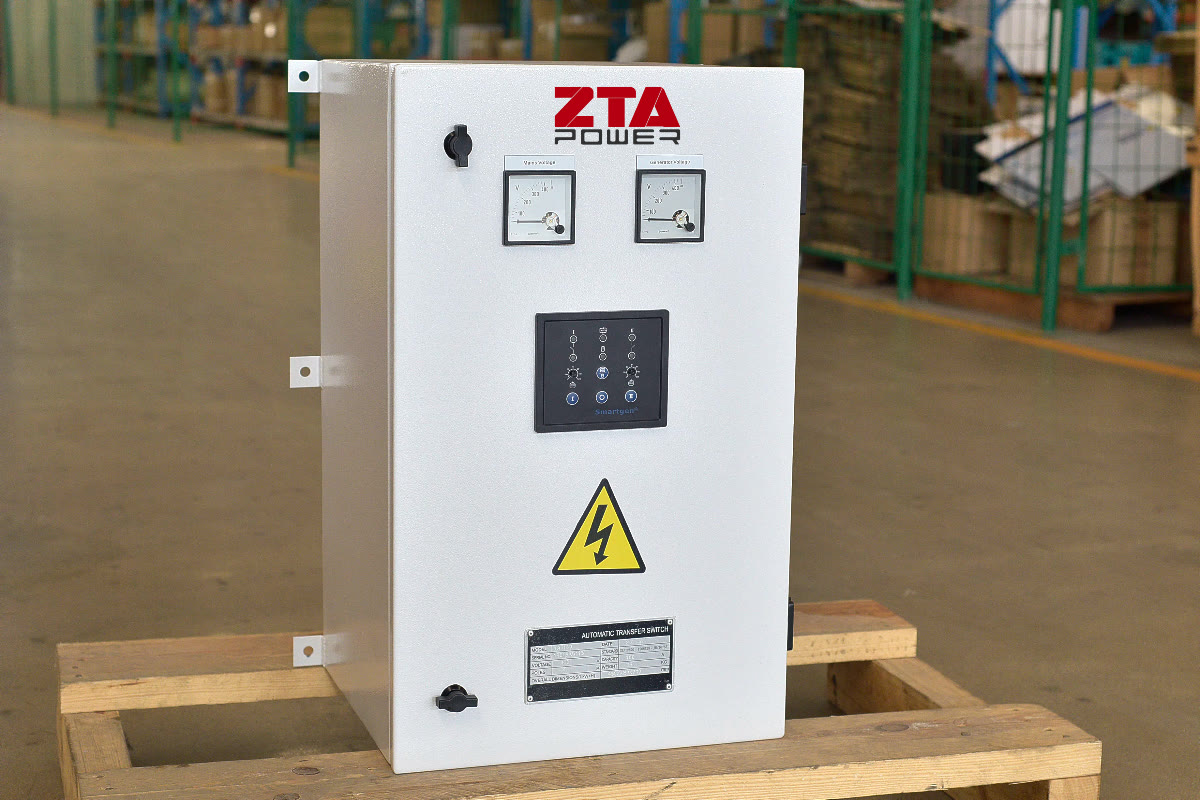

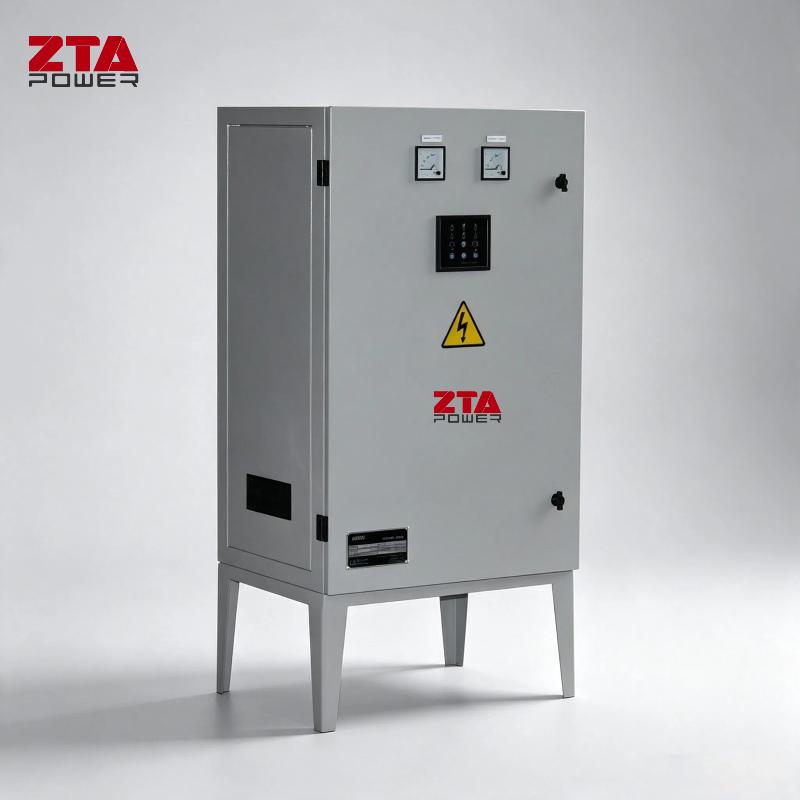

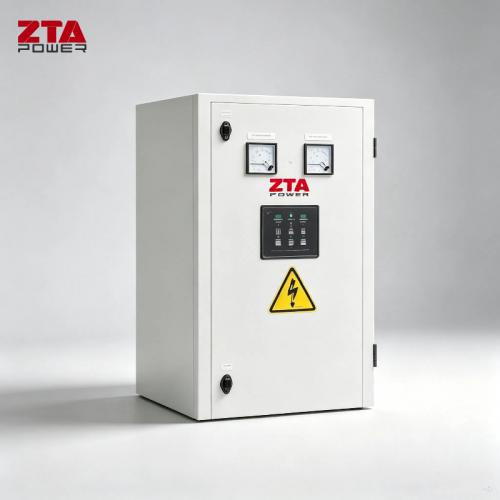

50مفتاح التحويل التلقائي (ATS) بين مصدر الطاقة الرئيسي ومجموعة المولدات
تعتمد مفاتيح التحويل التلقائي من سلسلة ATS على وحدة تحويل عالية الجودة وموثوقة، مصممة لتوفير الطاقة في حالات الطوارئ. يمكنها تحويل الحمل بين مصدري الطاقة الرئيسيين أو بين مصدري الطاقة الرئيسيين والمولد في غضون ثوانٍ معدودة. كما يمكنها الكشف تلقائيًا عن جهد وتردد مصدري الطاقة الرئيسيين أو المولد في الوقت المناسب. في حال انقطاع التيار الكهربائي الرئيسي، يبدأ تشغيل المولد تلقائيًا لتزويد الحمل بالطاقة والحفاظ على استمرارية التيار. بمجرد عودة التيار الكهربائي الرئيسي، يتوقف المولد تلقائيًا، ويتم تزويد الحمل بالطاقة من مصدري الطاقة الرئيسيين.
تتوافق تقنية وأداء نظام التحويل التلقائي مع معيار IEC60947-6-1، GB14048.11-2002.
المعايير الفنية
|
التيار الحراري المتفق عليه |
20 أمبير 40 أمبير 63 أمبير 80 أمبير 100 أمبير 125 أمبير 160 أمبير 250 أمبير | 400 أمبير 630 أمبير 800 أمبير 1000 أمبير 1250 أمبير 1600 أمبير 2000 أمبير 2500 أمبير 3200 أمبير |
|
جهد العزل المقنن |
750 فولت | 1000 فولت |
|
جهد تحمل النبضة المقنن |
8 كيلو فولت | 12 كيلو فولت |
| الجهد المقنن للمفتاح النحاسي | AC440V | |
| التيار المقنن للعمل (AC-33A) | 20 أمبير 40 أمبير 63 أمبير 80 أمبير 100 أمبير 125 أمبير 160 أمبير 250 أمبير | 400 أمبير 630 أمبير 800 أمبير 1000 أمبير 1250 أمبير 1600 أمبير 2000 أمبير 2500 أمبير 3200 أمبير |
|
قدرة الاتصال المقدرة |
10 جنيهات |
|
|
قدرة الكبح المقدرة |
10 جنيهات |
|
| تيار قصر الدائرة المشروط المقنن | 7KA 10KA 13KA | 13 ألف دولار 50 ألف دولار 75 ألف دولار |
| جهد تشغيل وحدة التحكم الكهربائية | النوع القياسي. AC220V، AC110V، AC280V، AC380V، DC12V و DC24V. يمكن تصنيعها حسب الطلب. | |
| تعليمات | يُصنّف استخدام المنتجات القياسية ضمن فئة AC-33A، وفي حال استخدامها مع AC-31A و AC-35A، فإنها تُعامل بنفس طريقة AC-33A. | |
سمات:
|
الشركة المصنعة |
شركة شيامن زد تي إيه لتكنولوجيا الطاقة المحدودة |
|
نموذج ATS |
ZAT 40A-2500A |
|
السعة (أ) |
40-2500 أمبير |
|
الجهد (فولت) |
415 فولت |
|
الأعمدة |
4 أعمدة |
|
الأبعاد (مم) الطول × العرض × الارتفاع |
700 مم × 450 مم × 350 مم؛ 650 مم × 500 مم × 1300 مم؛ 800 مم × 800 مم × 1800 مم |

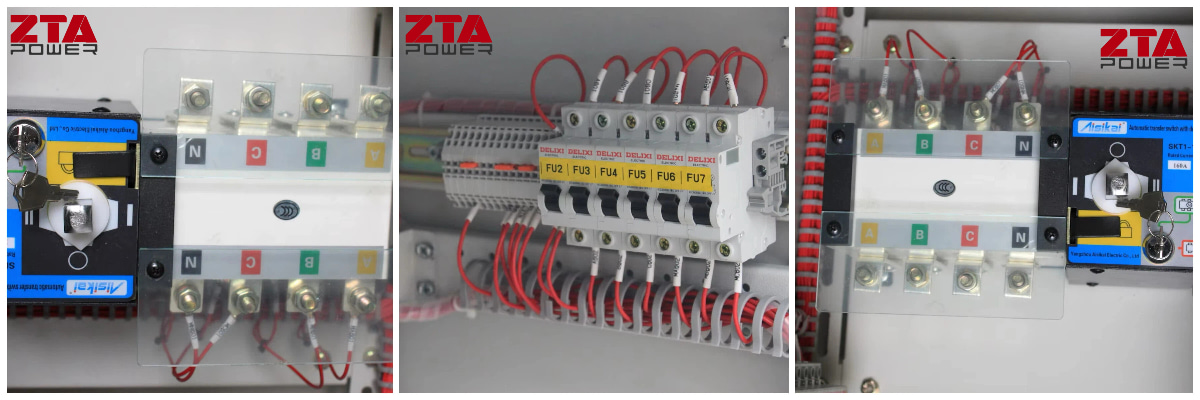

نطاق التوريد:
1. وحدة تبديل واحدة.
2. جهدان للتيار الكهربائي الرئيسي والمولد.
3. مفتاح واحد يدوي/تلقائي.
4. ثلاثة أضواء تشير إلى حالة تشغيل التيار الكهربائي.
5. ثلاثة أضواء تشير إلى حالة تشغيل المولد.
6. أربعة صمامات.
التعليمات:
س1: ما هو مفتاح التحويل التلقائي (ATS)، وماذا يفعل؟
أ: يُعدّ مفتاح التحويل التلقائي (ATS) عنصرًا أساسيًا في نظام الطاقة الاحتياطية. فهو يراقب باستمرار مصدر الطاقة الرئيسي. عند اكتشافه انقطاعًا في التيار الكهربائي أو انخفاضًا كبيرًا في الجهد، يقوم تلقائيًا بتحويل الحمل الكهربائي إلى مولد الطاقة الاحتياطي. وبمجرد عودة التيار الكهربائي الرئيسي، يعيد المفتاح الحمل إلى مصدره الأصلي ويُرسل إشارة إلى المولد لإيقاف التشغيل، مما يضمن استمرارية وموثوقية إمداد الطاقة.
س2: لماذا يعتبر نظام التعشيق الآمن مهماً في نظام النقل الآلي، وكيف يتم تحقيقه؟
أ: يُعدّ نظام التعشيق الآمن بالغ الأهمية لمنع السيناريو الكارثي المتمثل في توصيل طاقة الشبكة الكهربائية وطاقة المولد في آنٍ واحد (ما يُسمى "التوصيل المتوازي"). تتميز وحدات التحويل التلقائي للتيار (ATS) لدينا بنظام تعشيق مزدوج:
التعشيق الميكانيكي: آلية مادية تجعل من المستحيل إغلاق موصلات مصدر الطاقة في نفس الوقت.
التعشيق الكهربائي: تستخدم منطق التحكم الإشارات الكهربائية لضمان إمكانية تشغيل مصدر واحد فقط.
يضمن هذا النظام المزدوج عملية نقل "القطع قبل الإنشاء"، مما يحمي كلاً من الأفراد والمعدات.
س3: كيف أختار تصنيف ATS المناسب (على سبيل المثال، 100 أمبير، 400 أمبير) لتطبيقي؟
ج: يجب أن يكون تصنيف التيار لمفتاح التحويل التلقائي مساويًا أو أكبر من الحد الأقصى لتيار لوحة التوزيع الكهربائية الرئيسية أو الدائرة المحمية. ينبغي عليك حساب إجمالي الحمل (بالأمبير) الذي تنوي توفيره كدعم احتياطي. يُنصح بشدة باستشارة كهربائي مؤهل أو فريقنا الهندسي لضمان اختيار الحجم المناسب، ومراعاة تيارات البدء، والامتثال لقوانين الكهرباء المحلية.
س4: ما الفرق بين نظام الانتقال المفتوح ونظام الانتقال المغلق؟
أ:
الانتقال المفتوح (الفصل قبل التوصيل): النوع القياسي والأكثر شيوعًا. يفصل هذا النوع الحمل مؤقتًا عن جميع مصادر الطاقة (يُحدث لحظة انقطاع قصيرة) أثناء عملية التحويل. وهو مناسب لمعظم التطبيقات التي يكون فيها انقطاع قصير (عادةً أقل من ثانية واحدة) مقبولًا.
التحويل المغلق (التوصيل قبل الفصل): يُستخدم للأحمال الحرجة التي لا تتحمل أي انقطاع في التيار الكهربائي. يقوم هذا التحويل بمزامنة المولد مع شبكة الكهرباء قبل التحويل، مما ينتج عنه عملية تحويل سلسة. يُعد هذا النوع من التحويل أكثر تعقيدًا وتكلفة، ويُستخدم في مراكز البيانات والمستشفيات وغيرها.
س5: هل يمكنني تشغيل نظام التحويل التلقائي يدويًا؟
ج: نعم. تتميز وحدات التحويل التلقائي لدينا عادةً بوظيفة تجاوز يدوية. تتيح لك هذه الوظيفة بدء عملية التحويل أو العودة إلى المصدر الرئيسي يدويًا باستخدام مفتاح/رافعة على الوحدة لأغراض الصيانة أو الاختبار أو التحكم في حالات الطوارئ، حتى في حالة تعطل وحدة التحكم التلقائية.
س6: ما هي الصيانة التي يتطلبها نظام النقل الآلي (ATS)؟
ج: الصيانة الدورية ضرورية لضمان الموثوقية. نوصي بما يلي:
شهرياً: فحص بصري للتأكد من عدم وجود غبار أو وصلات مفكوكة أو علامات ارتفاع درجة الحرارة.
مرتين سنوياً/سنوياً: قم بإجراء اختبار نقل يدوي تحت الحمل (كجزء من روتين تشغيل المولد). اطلب من فني معتمد فحص وربط التوصيلات الكهربائية، والتحقق من المكونات الميكانيكية، والتأكد من إعدادات التحكم. اتبع دائماً جدول الصيانة المحدد من قبل الشركة المصنعة.
س7: كيف يتم توصيل وتركيب نظام التحويل التلقائي (ATS)؟
ج: يتم تركيب مفتاح التحويل التلقائي (ATS) بين لوحة عداد الكهرباء الرئيسية ولوحة الأحمال الحرجة (والمولد). يجب أن يتم التركيب بواسطة كهربائي مرخص وفقًا لجميع قوانين الكهرباء الوطنية والمحلية (مثل قانون الكهرباء الوطني NEC في الولايات المتحدة). يتضمن ذلك توصيلات الجهد العالي لكل من مصادر الطاقة والحمل، بالإضافة إلى أسلاك التحكم ذات الجهد المنخفض لوحدة تحكم المولد.
س8: هل يأتي نظام التحويل التلقائي (ATS) مزودًا بلوحة تحكم وإشارة بدء تشغيل المولد؟
ج: نعم. تتضمن لوحات التحويل التلقائي القياسية لدينا وحدة تحكم مدمجة مزودة بمؤشرات حالة. تقوم هذه اللوحات بإرسال إشارة بدء تشغيل تلقائية إلى المولد عند اكتشاف انقطاع في التيار الكهربائي الرئيسي. كما تراقب جهد/تردد المولد قبل تحويل الحمل، وتدير دورة التبريد قبل إيقاف تشغيل المولد بعد عودة التيار الكهربائي الرئيسي.
