محرك بيركنز 403D-15G بقوة 10 كيلووات و13 كيلو فولت أمبير مع وكالة حماية البيئة
عندما تكون طاقة المرافق موجودة، تقوم لوحة التحكم/الأوامر بمراقبة المعلمات (الجهد، والتيار، والتردد، وما إلى ذلك)، ويتم إيقاف المولد ووضعه في وضع الاستعداد.
ماركة:
Perkinsالبند لا.:
ZP11أمر (موك):
1قسط:
T/T 30%, 70% Before shipmentأصل المنتج:
Chinaمنفذ الشحن:
Xiamen, Chinaمهلة：
3-4weeksوزن：
860محرك بيركنز 403D-15G بقوة 10 كيلووات و13 كيلو فولت أمبير مع وكالة حماية البيئة
صُمم مولد الديزل بيركنز 403D-15G لأداء عالٍ ومتوافق مع معايير وكالة حماية البيئة الأمريكية (EPA) من الفئة 3. يوفر هذا المولد توازنًا مثاليًا بين كفاءة استهلاك الوقود، وانخفاض مستوى الضوضاء، ومتانة صناعية متينة، مما يجعله مناسبًا لمتطلبات الطاقة الأساسية والاحتياطية.
مواصفات مجموعة المولدات
| القوة الرئيسية | الطاقة الاحتياطية | |
| الطاقة (كيلوواط) | 10 | 11 |
| الطاقة (كيلو فولت أمبير) | 13 | 14 |
| معدل السرعة | 50 هرتز/1500 دورة في الدقيقة، 60 هرتز/1800 دورة في الدقيقة | |
| الجهد القياسي | 400/230 فولت | |
| الجهد المتوفر | 415/240 فولت، 380/220 فولت، 220/127 فولت | |
| معدل معامل القدرة AT | 0.8 | |

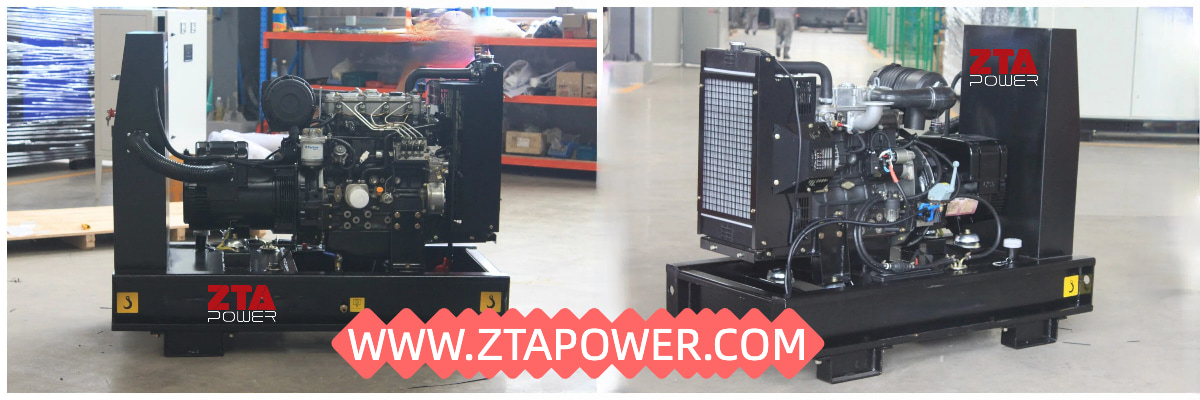

| ديامينشن | الحجم المفتوح: 1400×750×1120 مم (الطول*العرض*الارتفاع) | الحجم الصامت: 1900×1000×1250 (مظلة قابلة للتكديس على ارتفاع 40 قدمًا) |
| قاطع الدائرة | 63أ | |
| خزان الوقود 8 ساعات (لتر) | 23 |
تستخدم ZTA Power تقنية حديثة مجربة، وليست نموذجًا أوليًا.
إذا تم استخدام معدات غير قياسية، فيجب أن تعتمد على مكونات موثوقة ومعترف بها عالميًا.
يجب أن يسمح الحد الأدنى من طاقة المحرك المستمرة للمولد بتوفير 13 كيلو فولت أمبير PRP في الموقع.
حد التعزيز: ≤ 60%.
الطاقة والتركيب
الطاقة: 10 كيلو وات 13 كيلو فولت أمبير مستمر + 10% زيادة في الحمل
التركيب: في حاوية عازلة للصوت
خصائص المحرك
العلامة التجارية: سمعة عالمية
النوع: ديزل، حقن مباشر
الدورة: 4 أشواط
ورقة بيانات محرك الديزل بيركنز 403D-15G
| ماركة المحرك |
شركة بيركنز للمحركات المحدودة |
|
طراز المحرك |
403D-15G |
|
يكتب |
ديزل، حقن مباشر |
|
دورة |
4 أشواط |
| ترتيب الاسطوانة |
خط عمودي |
|
سرعة |
1500 دورة في الدقيقة |
|
محافظ |
الحاكم الميكانيكي |
|
سائل التبريد |
مبرد بالماء مع مبرد مدمج ومروحة ميكانيكية |
|
ساعة زائدة عن الحد: |
10% |
| بدء التشغيل الكهربائي | 24 فولت |
| فلتر الهواء: | النوع الجاف |
| محرك التشغيل | مع التتابع |
| شاحن البطارية | المعيار المضمن |
| خزان الوقود المساعد | مع خزان وقود أساسي لمدة 8 ساعات |
| كاتم صوت العادم والأنبوب المرن الموجه للأعلى | المعيار المضمن |
| مراقبة السلامة الكهربائية: ضغط الزيت، درجة حرارة الماء، السرعة الزائدة | شاشة LCD للتحكم في Deepsea 6120 |
| نسبة الضغط |
22.5:1 |
|
التجويف × الشوط |
84 × 100 ملم |
|
الإزاحة (لتر) |
1.496 لتر |
|
الطاقة في خرج الطاقة (إجمالي) الطاقة الأولية (كيلوواط) |
12.2 |
|
الطاقة في خرج الطاقة (إجمالي) الطاقة الاحتياطية (كيلوواط) |
13.5 |
| استهلاك الوقود عند 100% من الحمل الكامل (لتر/ساعة) | 3.67 |
تم تصميم المولد LSA 40 ليكون مناسبًا لتطبيقات المولدات النموذجية، مثل: النسخ الاحتياطي، والتطبيقات البحرية، والتأجير، والاتصالات، وما إلى ذلك.
متوافق مع المعايير الدولية
يتوافق المولد الكهربائي LSA 40 مع المعايير واللوائح الدولية الرئيسية: IEC 60034، NEMA MG 1.32-33،أداء كهربائي عالي الجودة
- 50 هرتز: 220 فولت - 240 فولت و 380 فولت - 415 فولت (440 فولت)
- 60 هرتز: 208 فولت - 240 فولت و380 فولت - 480 فولت
- 50 هرتز: 440 فولت (رقم 7)، 500 فولت (رقم 9)
- 60 هرتز: 380 فولت و416 فولت (رقم 8)، 600 فولت (رقم 9)

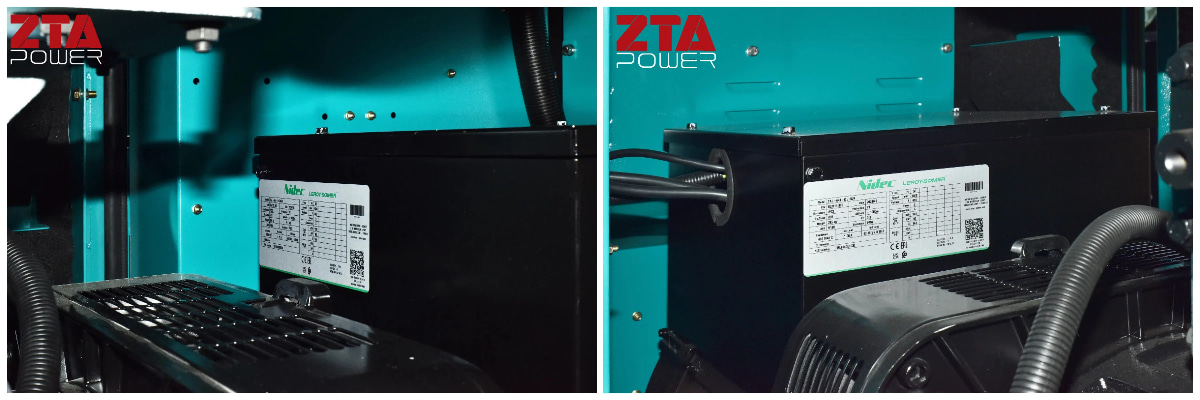

خصائص المولد
| نموذج المولد الكهربائي لوروي سومر | LSA40VS2 |
| القوة الرئيسية | 10 كيلو واط/12.5 كيلو فولت أمبير |
| يكتب | ذاتي الإثارة، ذاتي التنظيم، بدون فرشاة |
|
ماركة |
ليروي سومر |
|
الطاقة المستمرة |
10 كيلو واط/12.5 كيلو فولت أمبير |
|
جيب التمام: |
0.8 |
|
سرعة: |
1500 دورة في الدقيقة |
|
الجهد االكهربى |
400 فولت |
|
تكرار |
50 هرتز |
|
تنظيم الجهد |
±1% |
|
الكفاءة عند التحميل الكامل: |
>93% |
|
عدد الأقطاب |
4 |
|
تصنيف IP |
IP23 |
|
تخفيضات الأسعار |
جميع القيم المدرجة أعلاه تخضع للتخفيضات التالية: - 3% لكل 500 متر يتجاوز بها ارتفاع التشغيل 1000 متر فوق مستوى سطح البحر - 3% لكل 5 درجات مئوية تتجاوز بها درجة الحرارة المحيطة التشغيلية 40 درجة مئوية - بالنسبة لأي ظروف تشغيل أخرى تؤثر على دائرة التبريد، يرجى الرجوع إلى التطبيقات ملاحظة: يجب الرجوع إلى متطلبات التشغيل في بيئة تزيد عن 60 درجة مئوية وارتفاع يتجاوز 4000 متر إلى التطبيقات. |
التثبيت في حاوية
حاوية بحرية قياسية لتقليل الضوضاء إلى ≤75 ديسيبل عند 7 أمتار.
محرك ديزل ومولد كهربائي مثبتين في خط واحد على إطار مشترك صلب مع كتل صامتة أو ما يعادلها (تقليل الاهتزاز بنسبة >96%).

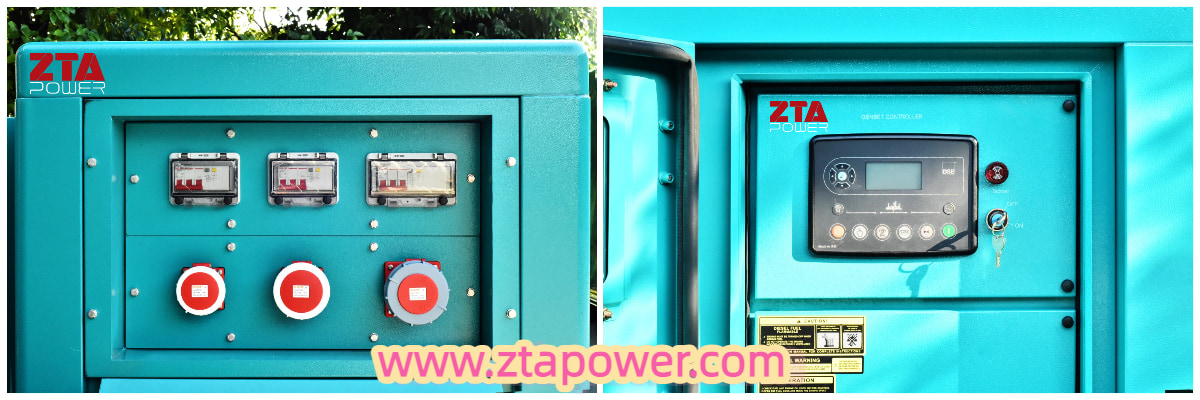

خزانة التحكم والأوامر الأوتوماتيكية
العنصر 1 – التحكم والقيادة
وحدة إنذار لمحرك الديزل: فشل البدء، انخفاض ضغط الزيت، ارتفاع درجة حرارة الماء، السرعة الزائدة، التردد غير الطبيعي، انخفاض الوقود، خطأ شاحن البطارية، إلخ.
وحدة إنذار للمولد: الحمل الزائد، الجهد غير الطبيعي، درجة حرارة مخرج الهواء العالية، وما إلى ذلك.
إنذارات الأتمتة: التوقف في حالات الطوارئ، عطل الشبكة، انقطاع القاطع الرئيسي
لوحة عرض شاملة مع مؤشرات LED، ومصباح ترتيب النظام، وزر اختبار المصباح، وزر الضغط على القفل، وإيقاف الطوارئ، وإعادة تعيين مفتاح خطأ الشبكة، ومفتاح برنامج التشغيل (إيقاف التشغيل / التشغيل / اختبار الديزل)
أجهزة القياس: فولتميتر البطارية، أمبيرميتر البطارية، عداد ساعات الديزل، عداد ساعات المولد
العنصر الثاني – الإشراف
منظم سرعة الديزل التلقائي
منظم الجهد التلقائي (AVR)
مرحلات كهربائية/إلكترونية/مؤقتة لمراقبة الشبكة والتحكم المساعد
إمداد الدوائر المساعدة: تسخين الديزل، مضخة الوقود، تهوية المولد، تهوية خزانة التحكم، شاحن البطارية التلقائي (5 أمبير/ساعة، وضعان)
العنصر 3 – قسم الطاقة
لوحة متعددة الوظائف أو لوحة قياس لـ:
الشبكة: الفولتميتر، الأمبيرمتر
المولد: الفولتميتر، الأمبيرمتر، مقياس التردد
الحمل: الفولتميتر، الأمبيرمتر، التردد، الكيلوواتمتر، جيب التمام
مفتاح نقل المصدر التلقائي
قاطع الشبكة
قاطع المولد

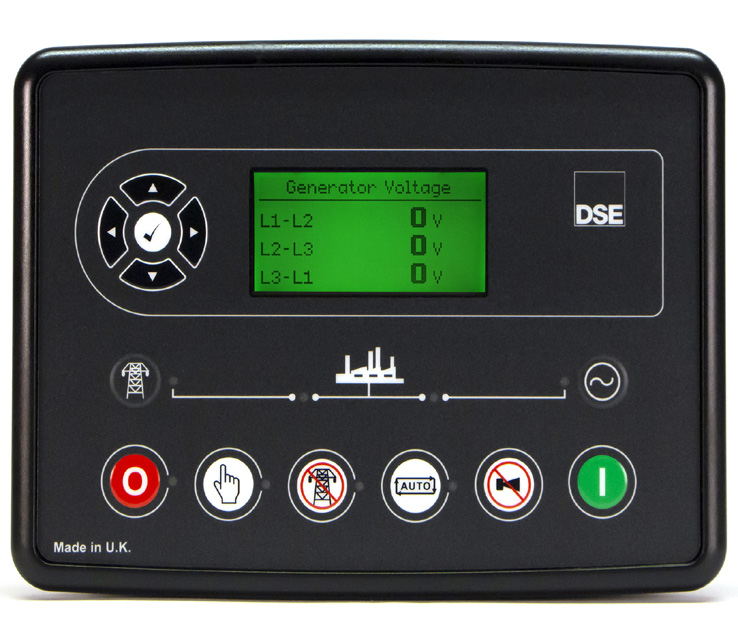

جهاز UK Deepsea 6120 للمراقبة والتحكم الدقيق.
ميزات مثل التشغيل/الإيقاف التلقائي، ومشاركة الحمل، والمراقبة عن بعد.
| ديب سي 6120 | |
| لغة العرض | 18 |
| يمكن تخزين اللغات في الوحدة النمطية | 2 |
| منفذ RS232 | - (غير متوفر) |
| منفذ RS485 | *(*يشير إلى ضرورة إضافة وحدة الاتصال DSE857.) |
| منفذ إيثرنت | **(**يشير إلى ضرورة إضافة وحدة الاتصال DSE855.) |
| حماية من ماس كهربائي | √ |
| حماية تسلسل الطور السلبي | √ |
| حماية خطأ الأرض | - (غير متوفر) |
ميزات الحاوية
حاوية صامتة ذات جدران وأسقف عازلة للصوت (ألواح ساندويتش)
أرضية خشبية مطلية
بابين عازلين للصوت مع قفل وشريط ذعر
الإضاءة الداخلية: 2 × 40 واط،
ملحق اختياري:
مفتاح واحد، مقبس واحد بقوة 16 أمبير
مدخل هواء مع مصيدة صوت
مخرج الهواء: مروحة شفط مزودة بشبكة واقية، مخمد كهربائي بقوة 220 فولت، كاتم صوت للقناة الهوائية
مخرج هواء عادم الديزل مع مصيدة صوت ومثبط تخفيف الضغط
كاتم صوت العادم مثبت في حاوية مع مخرج رأسي وغطاء مقاوم للمطر
خزانة التحكم مثبتة داخل الحاوية مع فصل صوتي
كابلات الطاقة والتحكم بين المولد والخزانة
فتحة الكابل لاتصال TGBT
خزان وقود متكامل لمدة 8 ساعات مع
ملحق اختياري:
مقاييس مرئية وكهربائية (3 جهات اتصال)، مضخة كهربائية، مضخة يدوية، 2 أنبوب مجلفن للتوصيل الخارجي
مواصفات قاطع الدائرة
| الشركة المصنعة | ديليكسي/تشيت/شنايدر/إيه بي بي |
| سعة | 63أ |
| القطب | 3P |
مواصفات بطارية التشغيل
| جهد البطارية | 12 فولت |
| سعة البطارية | 36أ |
| نوع البطارية | صيانة مجانية، نوع الرصاص الحمضي المختوم |
| كميات البطاريات | قطعتين |
نطاق التوريد القياسي
| ① لوحة التحكم التلقائي | ⓶قاطع الدائرة الرئيسي |
| ⓷ مشعاع التبريد | ⓸8 ساعات خزان الوقود الأساسي |
| ⓹مجموعة واحدة من 3 فلاتر (فلتر الديزل، فلتر الهواء، فلتر زيت التشحيم) يتم تركيبها على مجموعة المولدات | ⓺محرك التشغيل |
| ⓻كاتم العادم | ⓼الضارب المبتدئ |
| ⓽شاحن بطارية عائم | ⓾شفة |
نطاق التوريد الاختياري
| ① نظام تتبع المتقدمين | ⓶ فاصل الوقود والماء |
|
③ مضخة وقود السيارات |
④ خزان الوقود اليومي الخارجي |
|
⓹سخان سائل التبريد الكهربائي |
⑥ مضخة تصريف الزيت |
|
⓻مقطورة ومظلة صامتة |
⓼نظام المزامنة |
متطلبات الأداء
تنظيم الجهد
الحالة المستقرة: ±1%
تغيير مفاجئ في الحمل بنسبة 100%: ±5% (0.3 ثانية كحد أقصى)
فقدان الشبكة: ±5%
عائد الشبكة: ±2%
تنظيم التردد
الحالة المستقرة: ±0.2%
تغيير مفاجئ في الحمل بنسبة 100%: ±1% (0.3 ثانية كحد أقصى)
فقدان الشبكة: ±1%
عائد الشبكة: ±0.5%
الكفاءة: 93-96%
التحميل الزائد: 10% لمدة ساعة واحدة

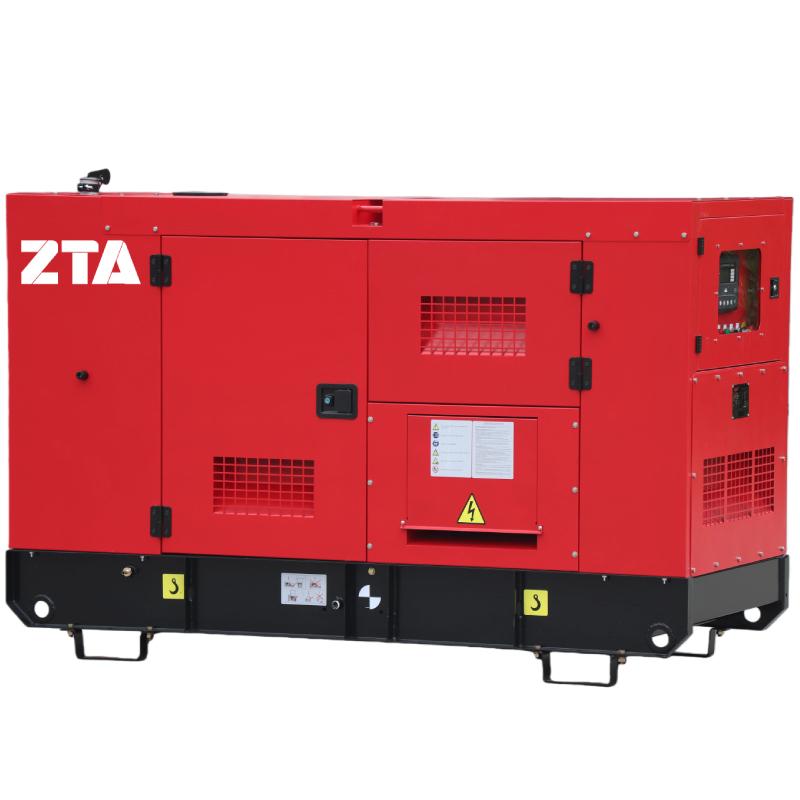

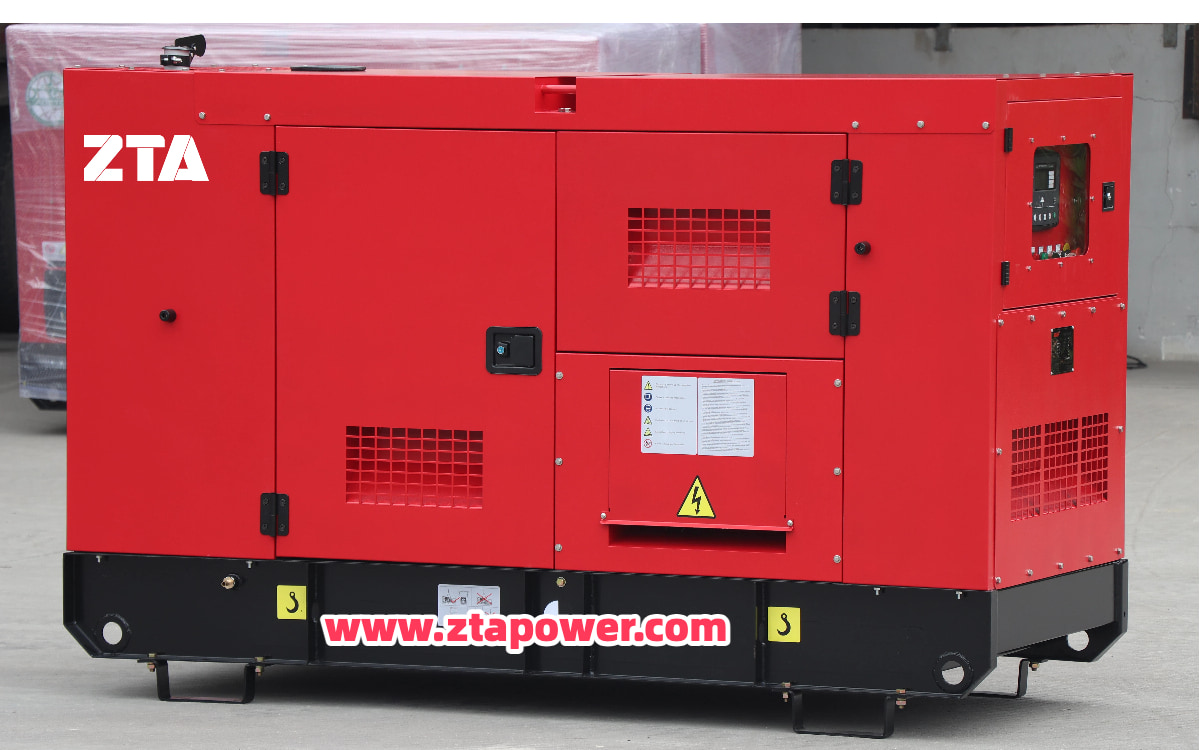

صورة المظلة الصامتة

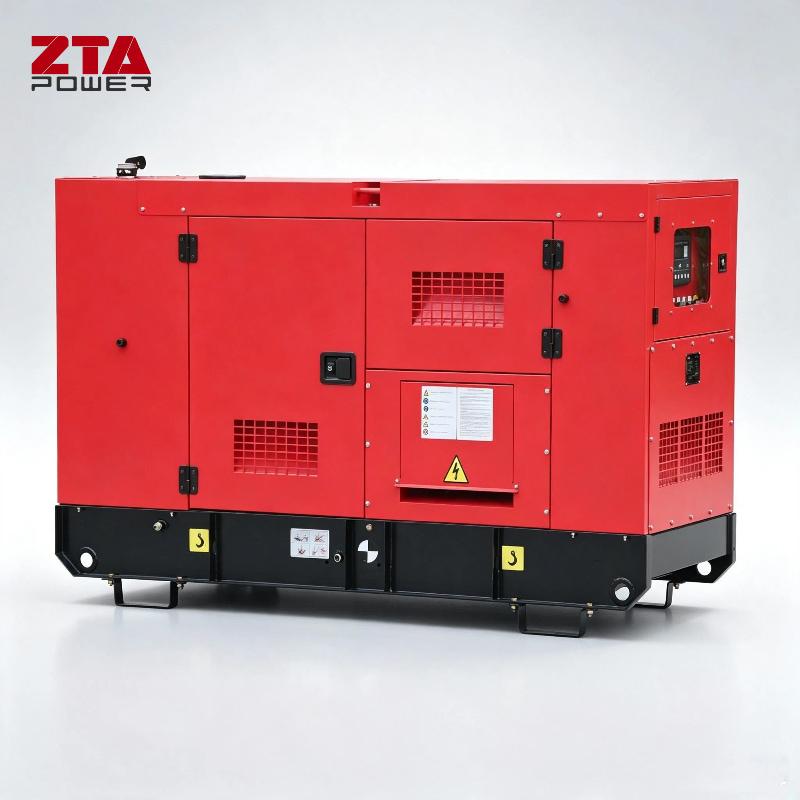

يوفر مولد الديزل بيركنز 404D-22G طاقة أساسية موثوقة تبلغ 16 كيلوواط (20 كيلوفولت أمبير) في تصميم مدمج وموفر للوقود. حاصل على شهادة انبعاثات من وكالة حماية البيئة الأمريكية من المستوى 3.
